Результат выполнения конструкторской разработки.

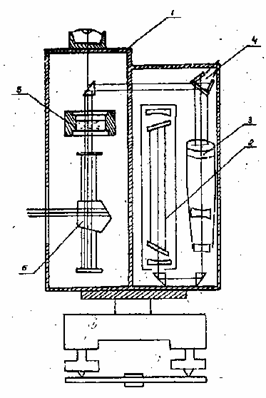

Прибор выполнен в виде кожуха 1(см. рисунок), в котором установлен лазерный излучатель 2 (типа ЛГН-207 А), по ходу лазерного луча, в кожухе 1, установлена коллимирующая оптика 3, формирующая в точке цепи интерференционную картину кольцевой структуры, и блок преобразования 4 температурной флуктуации диаграммы направленности лазерного луча, далее жидкостный компенсатор 5 углов наклона. На выходе установлена пентапризма 6 с возможностью перемещения. Величина перемещения пентапризмы регистрируется при помощи нониуса по линейке (на чертеже не показаны).

Нивелир работает следующим образом. Вблизи выверяемых элементов устанавливают прибор, с помощью круглого уровня, находящегося на кожухе прибора, и подъемных винтов прибора приводят его в рабочее положение. Этому соответствует то, что луч лазера на выходе из нивелира всегда находится в горизонтальной плоскости. При этом на его ориентацию не оказывают влияние углы наклона кожуха в пределах 20'и флуктуация диаграммы направленности лазерного луча, являющаяся следствием температурной деформации резонатора газового лазера, в пределах 10''. Наведя на исследуемую точку, выполняют совмещение интерференционной картины (ее кольцевой структуры) с радиальным биссектором светоприемника. После совмещения берут отсчет по микрометрическому винту. Выполнив описанные измерения по требуемым исследуемым точкам конструкции, из разности отсчетов, полученных на этих точках, определяют превышения между ними.
