Результат выполнения конструкторской разработки.

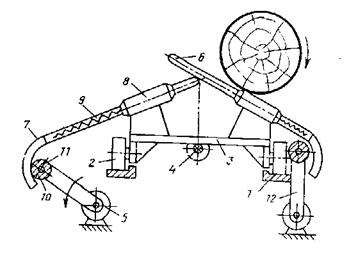

Продольный конвейер (см. рисунок) включает продольные направляющие 1, подвижно установленные, например, на катках 2, основания 3 с седлами, соединенный с ними тяговый орган 4 и приводные механизмы сбрасывания 5. Седла выполнены в виде штоков 6 с хвостовиками 7. Штоки 6 установлены посредством смонтированных на основаниях 3 направляющих 8 и связаны упругими элементами 9. Хвостовики 7 выполнены дугообразной формы. Направление дуг совпадает с направлением движения приводных кривошипных механизмов 5, которые снабжены роликами 10, установленными на осях 11, каждая из которых смонтирована на свободном конце кривошипа 12.

Продольный конвейер работает следующим образом.

Лесоматериалы подаются поштучно на седла оснований 3. Основания перемещаются по продольным направляющим 1 на катках 2 с помощью тягового органа 4. При загрузке и транспортировании бревна располагаются на седлах оснований. При сброске бревна срабатывают приводные кривошипные механизмы 5, например, левой стороны продольного конвейера, которые посредством кривошипов 12 через ролики 10 входят в зацепление с хвостовиками 7 и вытягивают штоки 6 по направляющим 8 из-под бревна. Бревно под действием силы тяжести скатывается с оснований 3. Затем приводные кривошипные механизмы сбрасывания 5 занимают начальное положение, а штоки 6 с помощью упругих элементов 9 возвращаются в исходное положение. В связи с дугообразной формой хвостовиков, наличием осей с роликами 10, приводные кривошипные механизмы сбрасывания 5 оказывают наименьшее сопротивление на хвостовики 7. Сброска влево и вправо производится аналогичным образом.
