Результат выполнения конструкторской разработки.

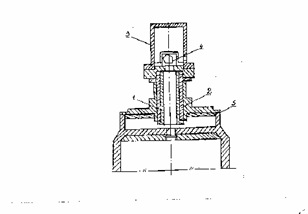

Прибор укомплектован оптической насадкой. Оптическая насадка выполнена в виде осевой пары 1,2 (см. рисунок), в верхней части которой установлен колпачок 3, внутри колпачка размещена пентапризма 4. В нижней части осевой пары 1,2 установлена посадочная пластина 5, которая изготовлена по размеру гнезда, находящегося на верхнем торце кожуха УЛП-1.

Прибор с насадкой работает следующим образом. Предварительно УЛП-1 приводят в рабочее положение, используя уровни устройства, и устанавливают оптическую насадку в гнездо на верхнем торце кожуха. При включении прибора сколлимированный лазерный луч, распространяющийся вертикально, попадает в пентапризму, установленную в колпачке оптической насадки. В результате двойного отражения от зеркальных граней пентапризмы лазерный луч устанавливается в горизонтальную плоскость. Вращением колпачка азимутально перемещают лазерный луч, всегда находящийся в одной горизонтальной плоскости.

При определении горизонтальности выверяемых конструкций последовательно устанавливают в исследуемых точках регистрационное устройство. В качестве регистрационного устройства могут применяться: при визуальной регистрации - линейка с миллиметровыми делениями; при фотоэлектронной регистрации - различные фотоэлектронные регистраторы. Затем математически определяют уклонение от горизонтальности и среднюю квадратическую ошибку измерений отклонений от горизонтальности.
