Инновации бизнесу. Устройство для удаления алюминиевой стружки.

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

77-096-99

Наименование проекта

Устройство для удаления алюминиевой стружки.

Назначение

Удаление стружки из зоны резания методом всасывания.

Рекомендуемая область применения

Механосборочное производство.

Описание

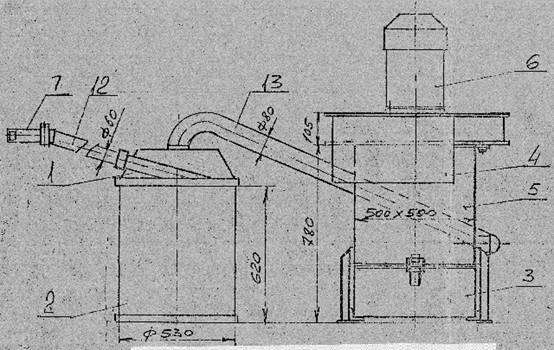

Устройство состоит (см.рисунок) из сварного бака для сбора стружки 2, крышки бака 1, корпуса 5, глушителя 4, вентилятора 6 и ящика для сбора мелкой стружки, образующейся при встряхивании фильтров 3.

Бак для стружки сварен из листового материала, герметичен.

Крышка бака сваренная, имеет два патрубка: приемный и отсасывающий. Приемный патрубок представляет собой полимерный гибкий рукав, внутренний диаметр которого равен 60 мм. Отсасывающий патрубок представляет собой полимерный гибкий рукав, внутренний диаметр которого равен 80 мм.

Вентилятор состоит из корпуса сварной конструкции, выполненной из листового материала и крыльчатки диаметром 480 мм. Крыльчатка состоит из ступицы, двух стенок и пластины между стенками.

Сборка выполнена на заклепках. Привод крыльчатки - электродвигатель. В средней части корпуса 5 размещен фильтрующий элемент, который удерживается в натянутом положении. Рукояткой на корпусе его можно встряхивать, т.е. очищать внутренние плоскости от налипающей стружки. В нижней части корпуса размещен ящик 3 для сбора стружки, попадающей с фильтра.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости, улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.10.1999
