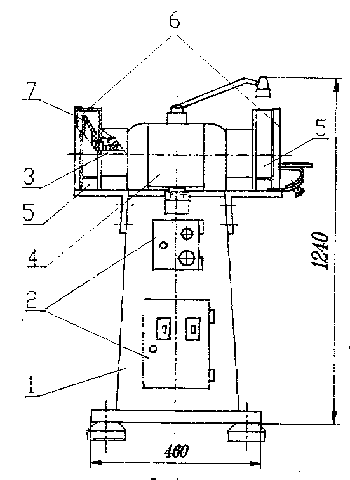

Станок состоит из: станины 1 (см.рисунок), представляющей собой стальную сварную конструкцию с размещенным в ней электрошкафом 2, на внутренних поверхностях дверок которого и на панели внутри станины размещены элементы электроавтоматики. Головка - двухскоростной электродвигатель, вал 3 которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора размещены в корпусе 4, состоящим из чугунного корпуса статора и 2-х крышек 6 с размещенными в них шарикоподшипниковыми опорами. Подшипниковые опоры представляют собой сдуплексированные радиально-упорные шарикоподшипники 36 204. Кожухи защитные 5 крепятся через хомут на крышке головки. Сбоку кожуха имеется откидная заслонка, обеспечивающая доступ к кругу при его замене. На шпиндель станка крепятся шлифовальные круги 7 с помощью оправок, шайб и зажимных гаек. Круги с оправками и шайбами должны статически балансироваться, для чего шайбы оснащены сухариками. При установке новых алмазных кругов или при каждой перестановке абразивных кругов их необходимо отбалансировать.

При пуске станка круги должны вращаться сверху вниз при повороте ручки реверсивного переключателя в положение "Назад". Перед эксплуатацией необходимо произвести холостую обкатку станка в течение 10 минут, убедиться в спокойной работе отдельных деталей и узлов и в отсутствии стука и шума.
