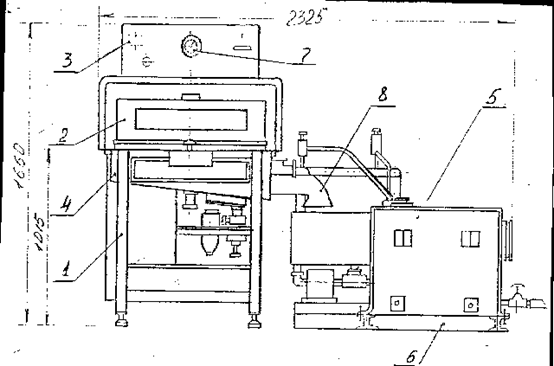

Установка состоит из каркаса 1 (см.рисунок) сварной конструкции с установочным приспособлением 2 в комплекте со столешницей, к которой на стойках крепится пульт аппаратуры 3 и пульт управления (на рис. не показан). Снизу закреплен поддон 4, с задней стороны каркаса установлен электрошкаф. К каркасу системой трубопровода подсоединен гидробак 5, установленный на основании 6. Приспособление установочное представляет собой столешницу с тремя посадочными местами для корпусов карбюраторов и рычажной системы прижима их к посадочным местам с одновременным закрытием оградительного кожуха, с четырьмя пневмоцилиндрами подачи заглушек. На панели пульта аппаратуры установлены манометр 7, воздухораспределители, два дросселя, лампочка. Поддон 4 представляет собой емкость с боковым фильтрующим патрубком 8 для слива. На дне емкости имеется быстро открывающийся люк. На передней стороне расположено смотровое окно. На панелях электрического шкафа размещены автоматический выключатель, сигнальная лампа, тумблер - переключатель режимов кнопки включения и отключения насосов. Гидробак снабжен съемной корзиной с сетчатым дном, малым отстойником с фильтром и большим отстойником с отсеком, где стружка оседает на дно. Гидробак имеет выход с приемными фильтрами для забора очищенной жидкости, а также сливное отверстие.

Установка работает следующим образом. В исходном положении кожух поднят, колодки отведены. Корпуса карбюраторов устанавливаются на посадочные места трехместного приспособления. Нажимаются пусковые кнопки пульта двурукого управления. Происходит зажим деталей и опускание кожуха. С нажатием конечника подаются заглушки, через промежуток времени начинается проливка. Эмульсия под давлением кратковременно подается сначала на первое посадочное место, затем на второе, третье, потом опять на первое. Цикл повторяется еще два раза. Длительность импульса 1,5 секунды. После второго цикла заглушки отходят. Третий цикл протекает при открытых отверстиях. Промывка заканчивается. Через промежуток времени происходит поджим и подъем корпуса. Корпуса снимаются, и цикл повторяется.
