Номер

77-061-99

Наименование проекта

Штамп обрубной универсальный.

Назначение

Резка заготовок от 50 до 320 мм с длиной реза 300 мм, а также для обрубки деталей типа "панель" после ПКР. Толщина обрубаемых деталей от 1 до 2.5 мм.

Рекомендуемая область применения

Штамповочное производство.

Описание

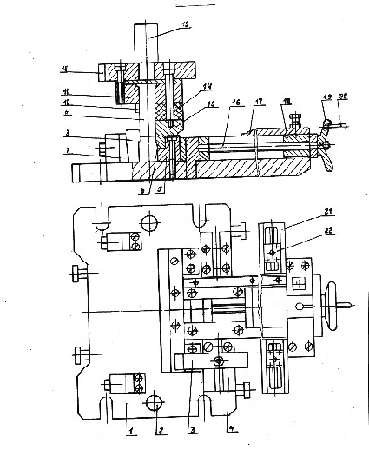

Состоит (см.рисунок) из нижней 1 и верхней 12 плит, колонок 2, втулок 10, держателей нижнего 5 и верхнего 11, а также механизма перемещения переднего упора 16,18,19 и направляющих планок 21 с ползунами 22. На нижней плите штампа установлены : держатель 3 с режущим ножом 6, регулируемые клиньями 7 противоотжимы 8, боковые направляющие 4 с упором 3. К верхней плите штампа крепятся держатель 11 с пуансоном 9, прижим 15 и резиновый буфер 14. Вращением маховика 19 с помощью рукоятки 20 передний упор 17 перемещается и фиксируется в нужном положении. Для уменьшения усилия обрубки пуансон 9 выполнен со скошенной режущей кромкой. Штамп устанавливается на кривошипный пресс усилием 25 тс. Фиксация заготовок производится по упорам, других деталей - по отверстиям.

Преимущества перед известными аналогами

Отпадает наобходимость проектирования специальных штампов.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.10.1999
