Номер 77-059-99 |
|||
Наименование проекта Установка для удаления стружки из глухих отверстий |
|||
Назначение Дробление и выдувание спрессованной стружки, образующейся при нарезке резьбы в глухих ограниченной длины отверстиях. |
|||
Рекомендуемая область применения Механообрабатывающее производство |
|||

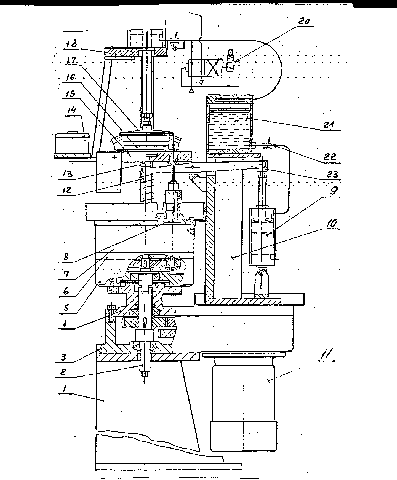

Описание Установка состоит из трех основных узлов: привода, головки 10-ти шпиндельной и тормозного устройства. Привод обеспечивает вращение шпинделей многошпиндельной головки. Он состоит из сварной станины 1 (см.рисунок), на которой закреплен корпус редуктора 3 с электродвигателем 11. Выходной вал редуктора 2 на нижнем конце имеет шестигранник для возможности поворота его ключом при наладке или смене инструмента. На фланец крышки редуктора 4 крепится головка 10-ти шпиндельная, а на плоскость - тормозное устройство. Головка служит для установки, крепления и вращения инструмента. В комплект головки входят следующие детали; крышка 5, промежуточная плита 6, корпус 7, десять шпинделей 8, скалки 2, подвижная кондукторная плита 5 с опорой 3 и фиксирующим фланцем 16 для обрабатываемой детали, неподвижная плита 8 с нажимным цилиндром 9. Тормозное устройство обеспечивает плавность и регулировку скорости подачи изделия на инструмент. Состоит из сварного корпуса 10, масляного резервуара 21, гидроцилиндра 9 с рычагом 23. Установка имеет два режима работы: наладочный и полуавтоматический. В полуавтоматическом режиме: сжатый воздух поступает в нижнюю полость пневмоцилиндра 19 и в верхнюю полость масляного резервуара 21, поэтому нажимной диск 17 находится в поднятом положении, а рычаг 23 поджат к опоре 13. Оператор устанавливает обрабатываемую деталь на фиксирующий фланец 16 и установочный палец технологическим отверстием, нажимает руками на две (по требованию техники безопасности) кнопки 14, тем самым переключает пневмораспределитель 11 привода установки. Сжатый воздух из системы поступает в верхнюю полость пневмоцилиндра 19, нажимной диск 17 прижимает обрабатываемую деталь к плоскости фланца 16 и , преодолевая усилие пружин на скалках 12 и усилие тормозного гидроцилиндра 9, через рычаг 23 и опору 13, подвижная кондукторная плита15 опускается до конечного выключателя. Скорость опускания кондукторной плиты регулируется дросселем 22. При нажатии на конечный выключатель пневмораспределитель 20 выключается, затем выключается и электродвигатель 11. Все детали и узлы возвращаются в исходное положение. |
|||
Преимущества перед известными аналогами Аналоги не известны. |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Улучшение качества изделия. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 06.10.1999 |
