Результат выполнения конструкторской разработки.

Для обеспечения качественного ведения процесса ХТО и повышенной стойкости катализатора внедрена установка сероочистки, представляющая собой два блока "камера" и "холодильник", которые друг друга дублируют.

Камера выполнена в виде цилиндрической футерованной огнеупором шахты со стальной кольцевой ретортой, внутрь которой засыпан катализатор. Очистка газа от примесей серы осуществляется через реторту продуванием нагретым катализатором ГИАП 10-2 (таблетка светло-серого цвета, размером 5 плюс-минус 1,0х5 плюс-минус 1,0 мм) или ГИАП- ПС-2(гранулы цилиндрической формы светло-зеленого цвета диаметром 4,5 плюс-минус 1,0 мм).

Холодильник состоит из цилиндра с пучком труб внутри. По трубкам проходит нагретый газ, а между ними непрерывно циркулирует охлаждающая его вода снизу вверх.

Перед работой установки производится сушка футерованной печи не менее трех суток в атмосфере цеха, затем тепловая сушка по режиму. Реторта сероочистки до краев загружается катализатором и камера закрывается. Открытием кранов 1,6 (см. рисунок) подается и сливается вода в один из холодильников. Камера сероочистки разогревается нагревателем до 150-180 град. и выдерживается сутки для просушки катализатора при открытой свече краном 4 для выхода водяных паров. После просушки сероочистка подогревается до рабочей температуры 350 град. Для продувки сероочистки, работающей в паре с включенным холодильником, подается газ открытием кранов 2, 3. Кран 4 закрывается, а открывается кран 5 на подачу в магистральный газопровод на эндогенераторы и печи.

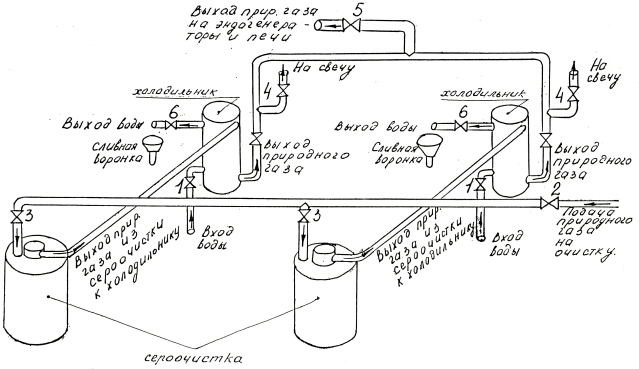

                            Схема установки сероочистки природного газа П-47

Температура контролируется и автоматически регулируется потенциометром с хромель-алюминиевым термоэлектрическим термометром, проходящим через футеровку до реторты. Рабочее давление газа до сероочистки 500 мм вод. ст. Рабочее давление газа после сероочистки 290 мм вод. ст.                                                                                        Вода подается постоянно в холодильник установки по стоку воды в сливную воронку, во все водоохлаждаемые полости блока для охлаждения очищенного газа. Один раз в квартал берется проба газа для определения качества очистки и годности катализатора.
