Номер

77-055-99

Наименование проекта

Универсальный штамп для резки заготовок из тонкого прутка

Назначение

Резка прутка или проволоки диаметром 2...8 мм и длиной более 100-200 диаметров.

Рекомендуемая область применения

Штамповочное производство.

Описание

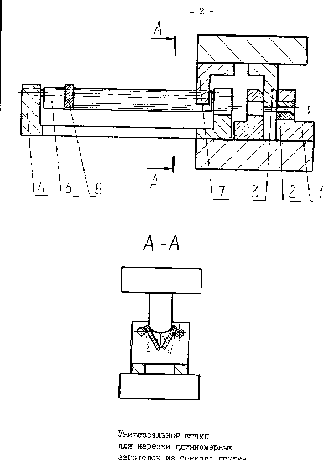

Штамп содержит державку 1( см. рисунок) со сменной матрицей 2, нож 3. поддержку 4 с подпружиненными створками 5 и перенастраиваемым упором 6, клин 7.

Штамп работает следующим образом. Пруток подается сквозь окно матрицы до упора 6. Створки механизма поддержки закрыты пружиной и образуют желоб для направления и фиксации заготовки. В процессе рабочего хода нож отрезает деталь, а клин раскрывает створки механизма поддержки, удаляя деталь напровал. При обратном движении пресса створки возвращаются в исходное положение.


Конструкция штампа позволяет перенастраивать штамп для резки проволоки или прутка в широком диапазоне длин и диаметров с высокой точностью.

Преимущества перед известными аналогами

С целью устранения провисания свободного конца заготовки, примененили механизм поддержки с пружинным затвором, обеспечивающим удаление детали напровал

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий, повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.10.1999
