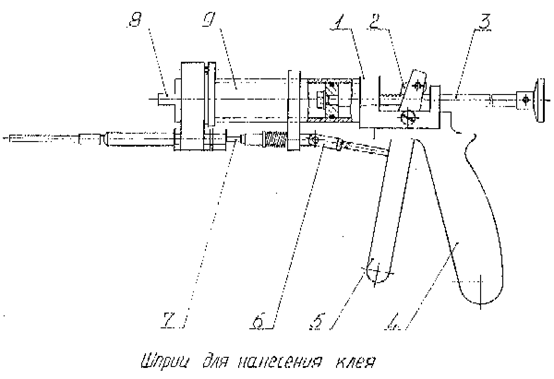

Шприц состоит из корпуса 1( см. рисунок), ручки 4, гильзы 9, штока с поршнем 3, рычага 5, иглы 7, системы тяг 6, пробки 8 и храповика 2. Перед началом работы шток 3 выводится из зацепления с храповиком 2 (поворотом на 90 град.) и отводится в крайнее правое положение и снова вводится в зацепление с храповиком 2. Затем открывается пробка 8 и полость гильзы заполняется клеем. При нажатии на рычаг 5, с помощью системы тяг перемещается игла 7, которая открывает канал для подачи клея. При дальнейшем нажатии на рычаг 5 , храповиком 2 перемещается шток с поршнем 3 и выдавливается определенная порция клея. Когда рычаг с поршнем опускается, храповик 2 возвращается в исходное положение, а игла 7 перекрывает канал, что препятствует вытеканию клея. При повторном нажатии на рычаг 5 выдавливается следующая порция и так до полного использования объема залитого клея.
