Результат выполнения конструкторской разработки.

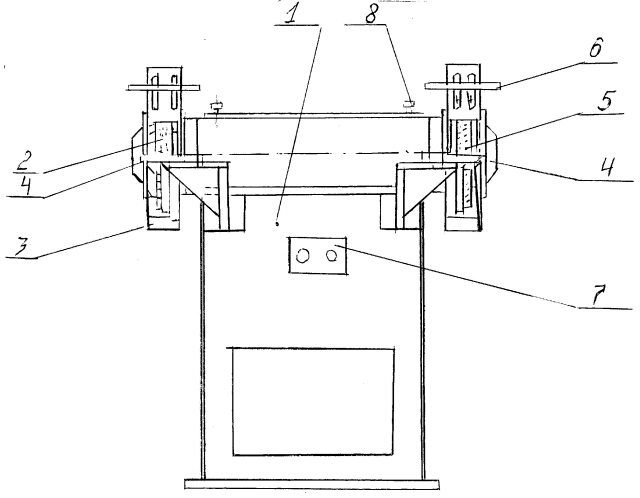

Станок состоит из станины 1(см.рисунок), абразивных кругов 2 и 5, защитных кожухов 3, кронштейнов 4, защитных экранов 6, кнопок управления 7, масленок 8.

Станина представляет собой сварную конструкцию, на которой монтируется шпиндель в съемном корпусе на сферических и радиальноупорных подшипниках. Внутри станины, в нижней части, на плите - электродвигатель. Вращение от электродвигателя на шпиндель передается шкивами при помощи клиноременной передачи. Подмоторная плита обеспечивает возможность натяжения ремней путем регулировки ее положения. Уплотнение подшипников осуществляется лабиринтными уплотнениями и кольцами с жировыми канавками.

                                 Станок обдирочно-шлифовальный

Круги ограждены защитными кожухами. С передней стороны кожуха имеется откидной экран для защиты глаз от абразивных частиц. В верхней части установлен щиток. По мере износа круга между щитком и кругом необходимо поддерживать зазор не менее 6 мм. На кожухе имеется патрубок, к которому подсоединяется пылеотсос. Столики предназначены для расположения обрабатываемых деталей при зачистке. Подшипниковые узлы шпинделя смазывать при ремонте или один раз в год смазкой ЦИАТИМ-201 ГОСТ 6267-84. Смазку производить через колпачковые масленки 8, расположенные на верхней части станины.
