Номер

77-052-99

Наименование проекта

Абразивно-отрезной станок

Назначение

Отрезание без охлаждения абразивными кругами черных и цветных металлов различных профилей: круглого, квадратного, двутаврового, углового, швеллерного др.

Рекомендуемая область применения

Механообрабатывающее производство.

Описание

Результат выполнения конструкторской разработки.

Подача заготовки до упора, подвод и отвод упора, подача абразивного круга осуществляются вручную. Закрепление заготовок на станке производится пневматическими прихватами с ручным установочным перемещением.

При установке станок должен быть подключен к системе цеховой вентиляции, или к пылеотсасывающему агрегату ЗИЛ-900.

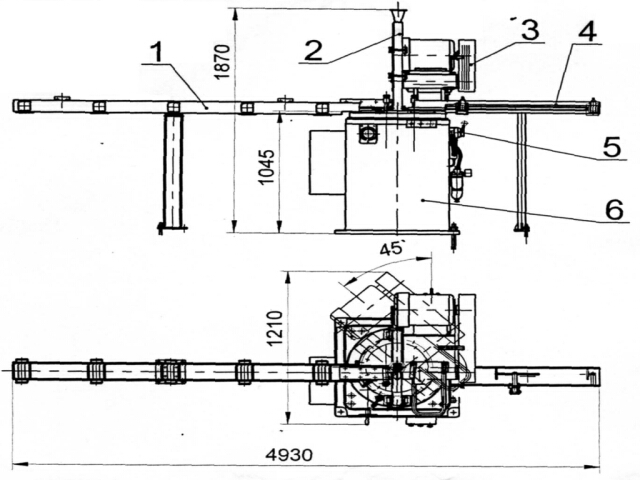

Состоит из станины 6 (см.рисунок), на которой размещены механизм поворота, зажимные устройства, пневмо- и электрооборудование. На стойке планшайбы смонтирована силовая головка 3 по схеме двухплечевого рычага. Абразивный круг закрыт кожухом 2, стационарно смонтированным на планшайбе. Разрезаемый материал укладывается на рольганг 1 в необходимой ориентации и подается до упора 4. Поворотом крана 5 подается воздух в механизмы зажима. Нажатием на кнопку "Пуск" включается вращение абразивного круга. Разрезка осуществляется нажатием на ручку силовой головки.

Преимущества перед известными аналогами

Эффективность применения станка для разрезания закаленных сталей.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.09.1999
