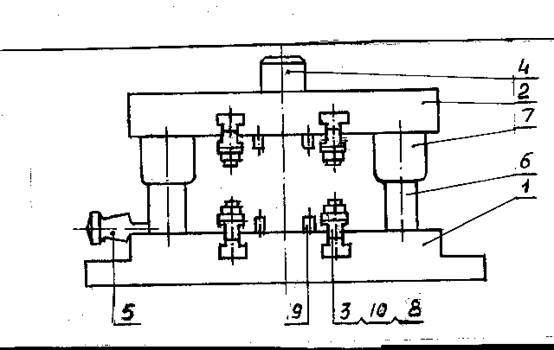

Блок состоит из верхней плиты 2 (см. рисунок), нижней плиты 1, направляющих колонок 6, втулок 7, хвостовика 4, транспортировочных штырей 5, фиксирующих штифтов 9. Для закрепления сменных рабочих частей имеются прихваты 3,болты 10, гайки 8, которые могут перемещаться по направляющим пазам обеих плит.

Блок работает следующим образом. Сменные рабочие части как для разделительных, так для формообразующих операций устанавливаются на плиты и фиксируются двумя штифтами к каждой плите. В зависимости от габаритных размеров сменных рабочих частей штифты можно установить на любые отверстия с шагом 30 мм между отверстиями.

Изготовление универсального блока с рабочими частями разделительных и формообразующих операций холодной листовой штамповки сокращает сроки изготовления деталей и снижает затраты на освоение опытных деталей и автомобилей в целом.
