Номер

77-049-99

Наименование проекта

Установка для приплавления противошумных прокладок.

Назначение

Приплавление немагнитных резинобитумных противошумных прокладок к наружным панелям дверей автомобиля УАЗ 3160.

Рекомендуемая область применения

Сборочное производство

Описание

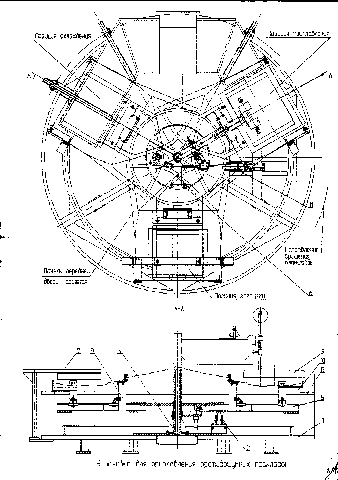

Установка состоит из основания 1(см рисунок), планшайбы 5, излучателя с кронштейном в сборе 3, механизма поворота стола 4, узла фиксации 6, стойки в сборе 2, короба 7,кожуха 8, ложементов 9 и 10, пневмооборудования 11, пневмоаппаратуры и пульта управления. Планшайба имеет три рабочие позиции, фиксация панелей осуществляется на ложементах. В панели-излучателе в качестве нагревательных элементов используются галогенные лампы.

Детали ( панель с прокладкой ) устанавливаются на ложементы 9 и 10, установленные на планшайбе , на позиции загрузки, на этой же позиции производится разгрузка готовых деталей, прошедших полный цикл.Затем

пультом управления дается команда на выполнение рабочего цикла. Планшайба поворачивается на 120 градусов и детали помещаются под панель-излучатель 3. Следующая позиция - позиция охлаждения и последняя позиция - позиция разгрузки.

Система управления установкой позволяет работать в автоматическом, пошаговом и отладочном режимах. Режимы устанавливаются с пульта управления. Предусмотрена система стабилизации питания ламп панели-излучателя с защитой от перегрузок.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.09.1999
