Номер

77-045-99

Наименование проекта

Пресс-форма для литья под давлением

Назначение

Литье под давлением, когда видовая часть отливаемого изделия не допускает следов от литниковой системы и выталкивателей, т.к. и выталкиватели и литник расположены с одной стороны.

Рекомендуемая область применения

Литейное производство.

Описание

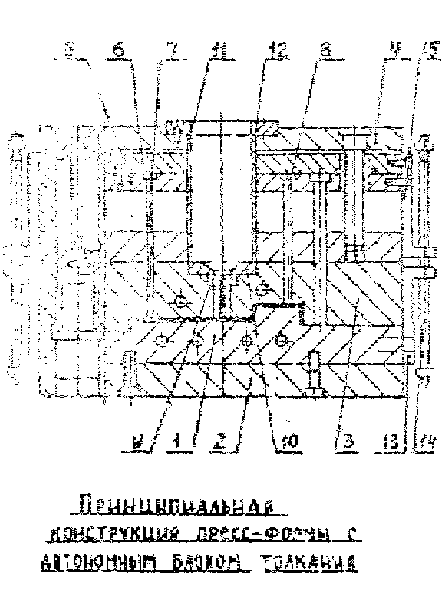

Конструктивные особенности пресс-формы - втулка-кондуктор для спецсопла и кронштейны с тягами, обеспечивающими движение блока толкания при раскрытии пресс-формы. Неподвижная часть формы состоит из плиты крепления 4 (см.рисунок) с фланцем 12, прижимающим втулку-кондуктор 11, внутри которой движется сопло. Литниковая втулка 9 прижимается фланцем 10. В неподвижной части имеется оформляющий вкладыш 3 и блок толкания, куда входит плита опорная 6, плита толкателей 5 с собственно толкателями 7,8. К блоку толкания крепятся кронштейны 15 для тяг. В подвижную часть формы входит вкладыш 1 с плитой крепления 2 и кронштейнами 13. При раскрытии формы готовое изделие остается в неподвижной части. По мере раскрытия тяги 14 посредством кронштейнов приводят в движение блок толкания и толкатели удаляют изделие из рабочей зоны.

Преимущества перед известными аналогами

Аналоги не известны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.09.1999
