Установка для дорнования труб

Назначение

Дорнование труб из титана и нержавеющей стали диаметров 6,8,10,12 (мм).

Рекомендуемая область применения

Дорнование труб.

Описание

Результат выполнения конструкторской разработки.

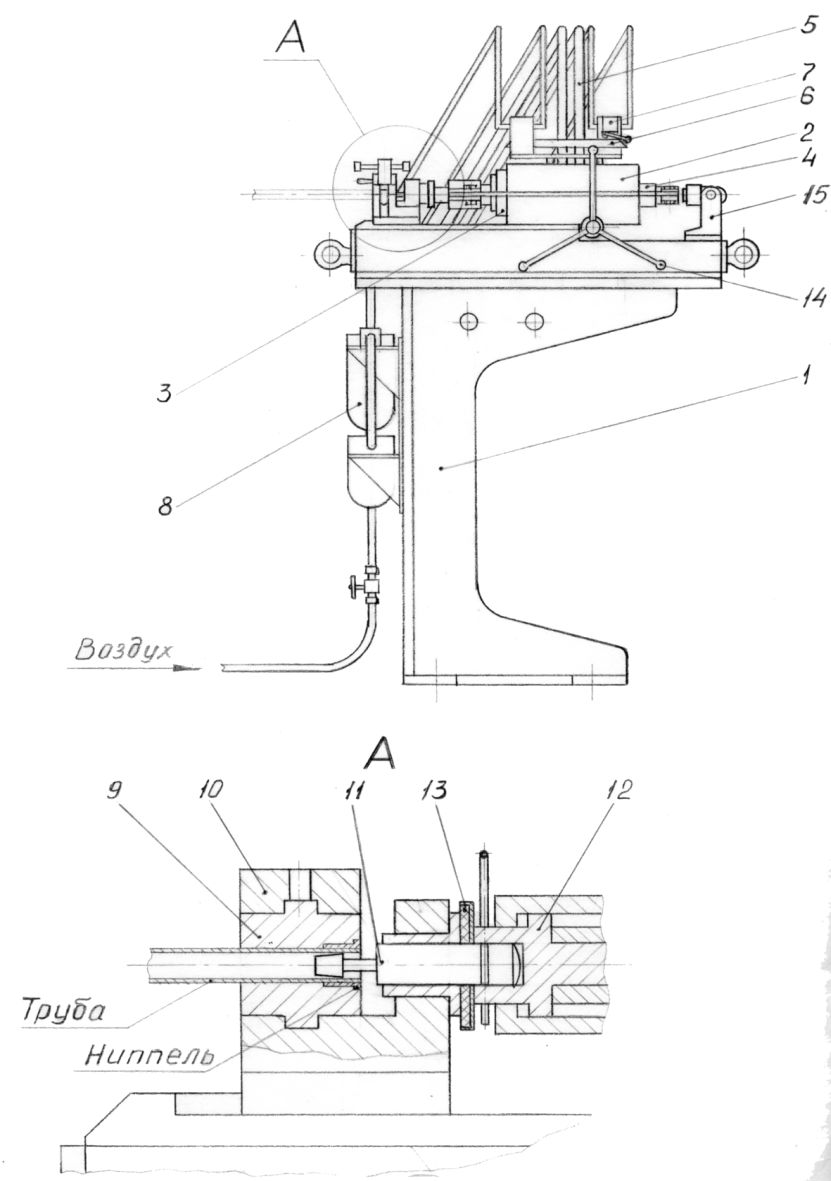

Установка состоит из станины 1(см.рисунок), на которой крепится корпус 2. Внутри корпуса установлена движущаяся обойма 3 с двумя пневматическими рубильными молотками 4, работающими от пневмосистемы 5. Поочередное включение молотков осуществляется через лыжу 6, жестко связанную с обоймой, пневмораспределителями 7. Воздух, подаваемый к установке, очищается не ниже 5 класса загрязненности и насыщается индустриальным маслом И-20А в блоке подготовки воздуха 8.

Установка для дорнования труб

Труба с ниппелем закладывается в разъемную матрицу 9, устанавливаемую в зажимное устройство 10. Дорнование производится с помощью дорна 11, закрепленного в наконечнике 12 пневмомолотка. Глубина дорнования регулируется подбором ограничителя 13 из комлекта запасных частей. Подача дорна осуществляется вручную штурвалом 14 через зубчатую передачу. Упор 15 предназначен для ограничения выхода дорна из трубы. В предлагаемой конструкции применен принцип жесткой связи оси дорна с матрицей ниппеля, а также плавающей связки затылочной части дорна с рабочей частью рабочего механизма.

Преимущества перед известными аналогами

Высококачественное дорнование с ниппелями, покрытыми нитридом титана.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделий на 30-40%.
