Приспособление к станку для фиксации панелей.

Назначение

Фиксация панелей при обработке люков.

Рекомендуемая область применения

Мехонообрабатывающее производство.

Описание

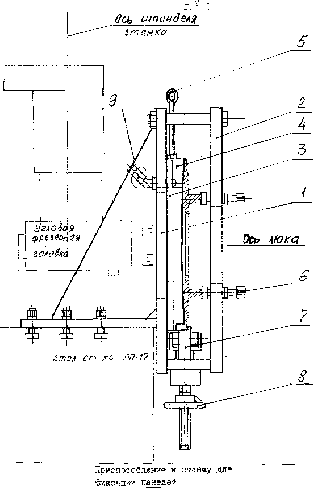

Панель располагается вертикально, а приспособление крепится на столе станка ФП-17 СМН. Инструментальный барабан снимается со станка, и устанавливается угловая фрезерная головка. Присобление состоит (см.рисунок) из кронштейна 1, на котором закреплена пара направляющих 3 с Т-образным пазом, в которые устанавливаются сменные ложементы 4, фиксируемые в номинальном положении штырем 9. К кронштейну крепится стенка 2, производящая прижим панели винтами 6 к ложементам. Панель базируется на двух опорах 7. Панель устанавливается между кронштейном и стенкой. Ловителем выставляется центр люка, подводятся опоры. Панель винтами 6 поджимается к ложементам. Для каждого люка существует своя пара ложементов. Смена их осуществляется тягой 5. После окончания обработки люка панель приподнимается и перемещается с помощью подъемного устройства 8. Другой конец панели поддерживается подставками на роликах.

Преимущества перед известными аналогами

Точное базирование поверхности теоретического контура панели на соответствующие ложементы и фиксация ими люка.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.09.1999
