Номер

77-035-99

Наименование проекта

Пробка для контроля глушителя

Назначение

Контроль глушителя автомобиля на герметичность.

Рекомендуемая область применения

Автомобилестроение, сборочное производство

Описание

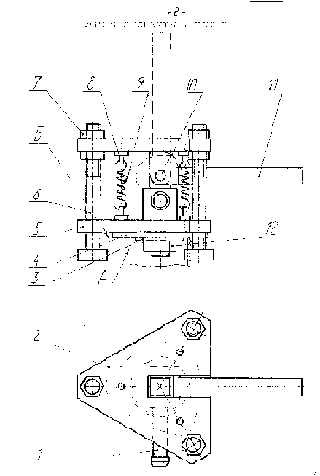

Состоит из основания 2 (см. рисунок); закрепленных к нему 3-х прихватов 6 при помощи гаек 7; прижима 5, закрепленной к нему прокладки 4, штуцера 1 с помощью шайбы 3 и гайки 12. К штуцеру 1 прикреплена ручка 11 штифтом 10. Основание 2 и прижим 5 соединены между собой пружинами 9 через ушки 8.

В штуцер 1 подается воздух под давлением. В разжатом состоянии ручки 11 пробку подводят к торцу фланца

(поверхность В) , поворачивают на 60 градусов относительно оси контролируемой детали в любом направлении; при повороте ручки 11 на 90 градусов происходит герметизация отверстия во фланце.

Преимущества перед известными аналогами

Позволяет проконтролировать герметичность в местах соединения трубы с фланцем.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.09.1999
