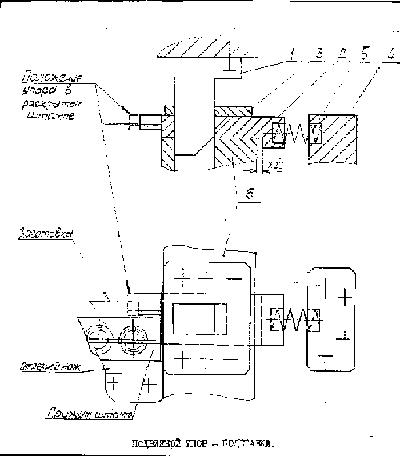

Состоит из клина 1 (см. рисунок), закрепленного жестко на верхней плите; подвижного упора 2; направляющей планки 3, установленной на державке 6; пружины сжатия 5 для возврата упора в первоначальное положение; кронштейна 4.

При подаче металла в рабочую зону штампа полоса фиксируется на выступе подвижного упора, при этом заготовка имеет четыре точки опоры, что исключает изгиб и увеличение размера заготовки по шагу. При движении ползуна вниз клин входит в зацепление с упором и перемещает его по направляющей планке. В момент зажима заготовки между прижимом и пуансоном штампа, упор полностью выходит из зацепления с заготовкой.Заготовка отрезается и выходит на отвал, упор при этом удерживается клином в отведенном состоянии. При движении ползуна вверх освобождается упор и он под действием пружины сжатия возвращается в первоначальное положение.
