Номер

77-032-99

Наименование проекта

Прижим универсальный

Назначение

Прижим деталей в процессе сборки, позиционирование деталей по отверстиям посредством фиксатора с последующим поджимом.

Рекомендуемая область применения

Сборочное производство

Описание

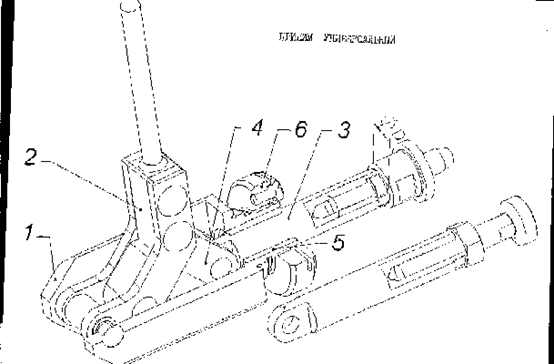

Состоит из корпуса 1 (см. рисунок), рычага 2, штока 3, толкателя 4, направляющей втулки 5 и крепежной гайки 6. Прижим устанавливается в классное отверстие на стойке и закрепляется гайкой. Чем достигается высокая точность позиционирования прижима.

При перемещении рычага усилие передается через толкатель на шток, что приводит к его перемещению в направляющей втулке, запрессованной в корпусе.

Преимущества перед известными аналогами

Исполнение штоков: с резьбовым отверстием и резьбовым отверстием с цековкой (D) по центрирующей посадке, позволяет использовать прижим , как для поджима собираемых изделий, так для их взаимной ориентации в пространстве по отверстиям.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.09.1999
