Номер

77-031-99

Наименование проекта

Резец расточной

Назначение

Чистовая расточка отверстий - посадочных мест под подшипники в картере главной передачи заднего моста.

Рекомендуемая область применения

Обработка металлов резанием.

Описание

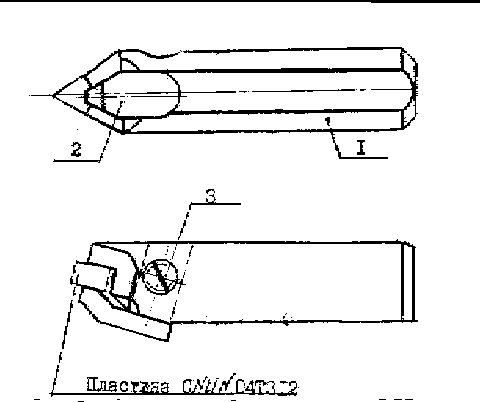

Состоит из корпуса 1(см рисунок), прихвата 2, винта 3. Оснащен пластиной твердого сплава cnun 04Т312

ГОСТ 28762-90.

Твердосплавная пластина прижимается к корпусу резца прихватом, который в свою очередь крепится на корпусе винтом. Резец вставляется в расточную скалку и фиксируется двумя винтами. Настройка на размер производится с помощью специального приспособления непосредственно на станке. Применение резца обеспечивает шероховатость ra=1,25 и точность, соответствующую 7 квалитету, что удовлетворяет требованиям на данную деталь.

Преимущества перед известными аналогами

Компактность расположения в рабочей зоне, надежность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.09.1999
