Результат выполнения конструкторской разработки.

Станок 4-х позиционный. Три позиции рабочие, а четвертая - для загрузки-выгрузки. Положение обрабатываемого изделия - вертикальное. На первой позиции установлена правая шлифовальная головка, на 2-ой позиции - две головки (нижняя и верхняя), на 3-ей позиции установлена левая шлифовальная головка.

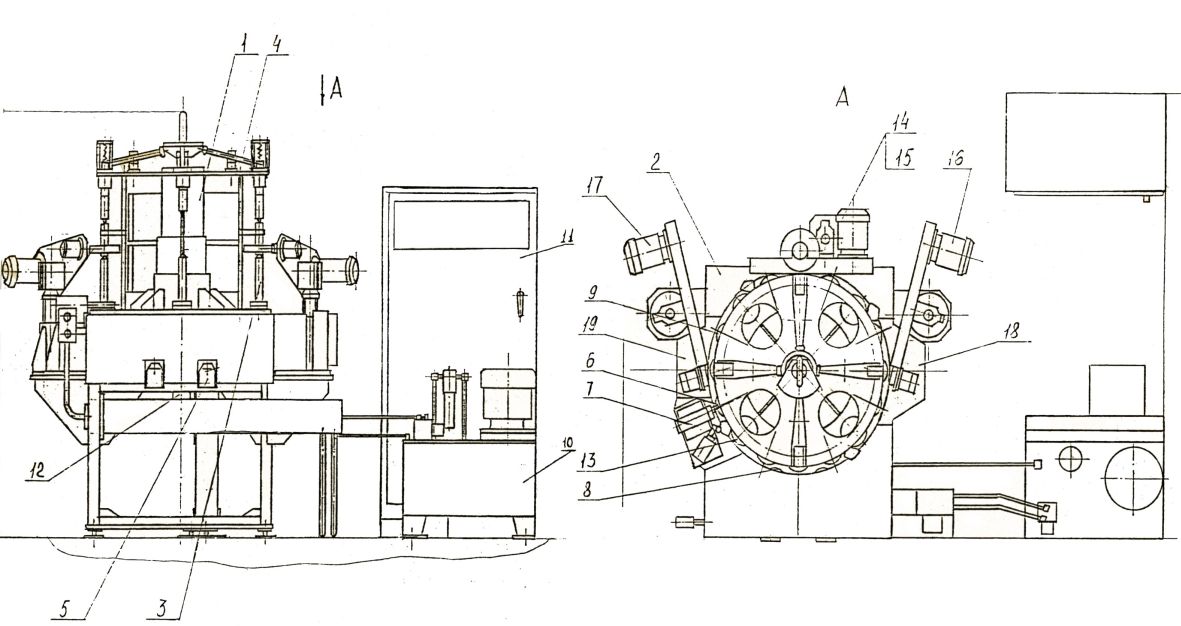

Станок состоит из опоры с планшайбой 1(см. рисунок), тумбы 2, шпинделей 3, контопор 4, привода планшайбы 5, звездочек неподвижных 8, звездочек тормозных 9, гидрооборудования 10, электрообрудования 11, цилиндра тормозного 12, звездочек промежуточных 13, головки шлифовальной верхней 14, головки шлифовальной нижней 15.

                        Станок для снятия заусенцев абразивной лентой

Конструктивно станок представляет собой сварную трубу, на которой установлена планшайба с вертикальной осью вращения. На планшайбе смонтированы четыре приводных центра для установки изделий. восемь тормозных роликов и четыре промежуточных ролика. Промежуточные ролики установлены для формирования контура приводной цепи, получающей движение от гидромотора. Над планшайбой размещен диск, связанный с планшайбой стяжками. На диске распожены верхние вращающие центры с приводом их осевого перемещения пружиной вниз и торцевого кулака вверх.

В позиции загрузка-выгрузка верхний центр отводится кулаком вверх, освобождая обрабатываемую деталь, которая находится на нижнем центре. При повороте планшайбы и перемещении обрабатываемого изделия из позиции загрузки в первую рабочую позицию верхний центр пружиной перемещается вниз и зажимает деталь. Поворот планшайбы и вращение обрабатываемых деталей осуществляется от гидромотора при помощи приводной цепи, охватывающей звездочки приводных центров и промежуточные звездочки. Натяжение приводной цепи осуществляется перемещением гидромотора. При стоящей на фиксаторе планшайбе на рабочих позициях вращаются обрабатываемые детали от гидромотора цепной передачи. На первой и третьей позиции вращение изделия осуществляется от той же цепи через понижающую передачу, так как снятие заусенцев на боковой поверхности зуба требует иного числа оборотов заготовки. Для поворота планшайбы фиксатор гидромотора выводится из планшайбы, а тормозные звездочки при помощи тормозного цилиндра притормаживаются и непрерывно вращающаяся приводная цепь за заторможенные звездочки поворачивает планшайбу до введенного к этому времени фиксатора. Как только планшайба подходит к фиксатору, тормозные звездочки автоматически растормаживаются и приводная цепь начинает вращать обрабатываемые изделия.
