Результат выполнения конструкторской разработки.

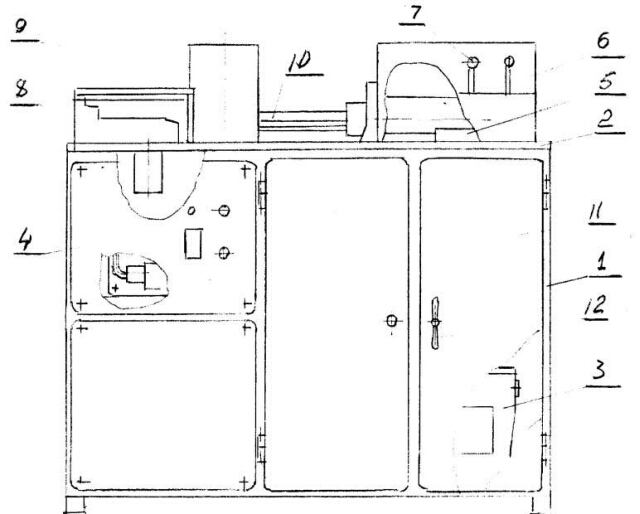

Машина состоит из тумбы 1 ( см.рисунок ), столешницы 2, на которых закреплены рабочие узлы. Внутри тумбы смонтированы гидростанция 3 и панель с электроаппаратурой 4. К столешнице крепятся гидропанель 5 с аппаратурой гидроуправления, гидроцилиндр 6 запрессовки пластин, подставка 8, на которую укладывается корпус газового распределителя, гидроцилиндр 9 для его зажима.

                                   Машина запрессовочная

Для проталкивания пластин в пазы распределителя служит толкатель 10, который представляет собой гребенку с количеством зубьев равным количеству запрессовываемых пластин.Управление гидроцилиндрами осуществляется рукоятками 7. В зависимости от положения рукоятки рабочая жидкость подается в рабочую полость гидроцилиндра или на слив. Регулирование скорости срабатывания гидроцилиндров осуществляется с помощью дросселя. Тумба с боков и сзади закрыта листами облицовки, а спереди имеются дверки 11 с замком 12. Это обеспечивает свободный доступ к узлам, смонтированным внутри тумбы.
