Номер

77-016-99

Наименование проекта

Приспособление для резки уплотнителей

Назначение

Резка резиновых уплотнителей под углом 45 градусов

Рекомендуемая область применения

Резка резиновых уплотнителей

Описание

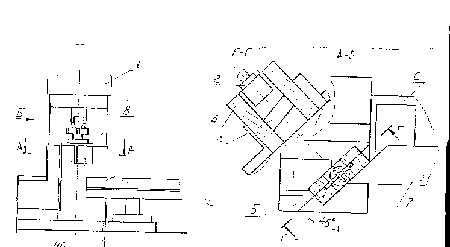

Приспособление состоит из пневмоцилиндра 1 (см. рисунок), шток которого соединен с вилкой 2, несущей нож 3, перемещающийся по направляющей 5. Направляющая 5 и матрица 4 установлены под углом 45 градусов к оси балки 6, на которую базируются все элементы приспособления.

Уплотнитель укладывается на лоток 7 до регулируемого упора, при помощи которого устанавливается длина уплотнителя. Уплотнитель ориентируется в определенном положении при помощи накладки 8,

При рабочем ходе цилиндра нож 3, двигаясь вниз, отрезает уплотнитель на определенную длину под углом 45 градусов. При обратном ходе штока пневмоцилиндра 1, нож 3 освобождает зону укладки уплотнителя. Управление - от ручного пневмораспределителя.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.09.1999
