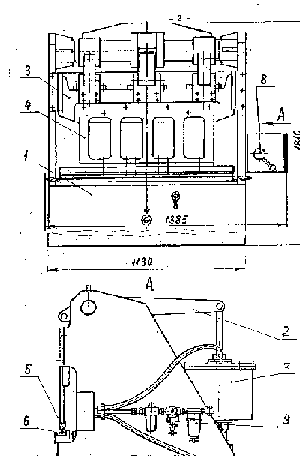

Машина представляет собой рычажное устройство с пневмоприводом. с помощью которого осуществляется изгиб листовой заготовки. Состоит из станины 1 ( см. рисунок ), рычага 2, траверс 3 и 4, пуансона 5 , матрицы 6, пневмоцилиндра 7, пневмораспределителя 8, блока подготовки воздуха 9. Пуансон и матрица - исполнительные органы машины листогибочной. Изгибающее усилие на пуансоне развивается с помощью пневмоцилиндра.

Процесс гибки заключается в предварительной выставке заготовки на матрице и рабочем перемещении пуансона в направлении матрицы вниз, что и обеспечивает непосредственно гибку. Обратным ходом пуансона вверх изогнутая деталь освобождается. Для уменьшения поля рассеивания размеров гнутых деталей необходимо точно выставить подвижный упор на длину отгиба заготовки. В этом случае точная ориентация детали на матрице будет заключаться в ее выставке до упора. Получение деталей с углом изгиба большим 90 градусов обеспечивается регулировкой положения пневмоцилиндра в вертикальном положении. Гибку заготовок производят в самом глубоком пазу матрицы. Переход на пазы меньшей глубины допускается только в случае необеспечения меньших длин подгиба заготовок в глубоком пазу.
