Описание к ИЛn 71-025-99

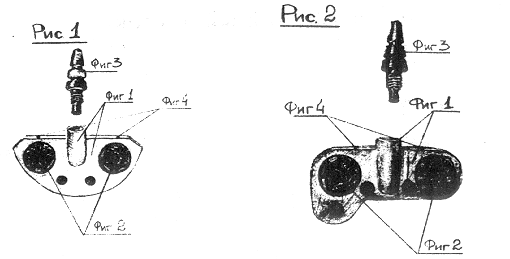

Имплантат (рис. 1) изготавливается из никелид-титанового сплава марки ТН-10, внутрикостная часть которого имеет сложную геометрическую форму в виде цилиндра и пластины (фиг. 1), содержащие плетенные механически активные элементы (фиг. 2).

Цилиндрическай основа имеет внутреннюю часть с резьбой, которая служит для соединения с мезио- и супроструктурой имплантанта (фиг. 3).

Пластиночная часть имеет полукруглую форму и содержит два симметрично расположенных сквозных круглых отверстия, которые закрыты плетеной шарообразной формы механически активными элементами.

Верхний край пластиночный части находится ниже уровня цилиндра, и на нем имеется углубление (фиг. 4) для ударного инструмента, используемого для установки имплантата методом поколачивания. Придание соответствующей формы механически активным элементам производится при нагревании до 400 ⁰С.

Установка имплантата происходит следующим образом: механически активные плетеные проволочные элементы шаровидной формы охлаждают до толщины пластинчатой части имплантата и устанавливают в предварительно созданное костное ложе. Нагреваясь до температуры тела, механически активные элементы восстанавливают заданную форму, упираются по стенкам костного ложа, тем самым образуя моментальное механическое прикрепление имплантата, впоследствии вызывая механически активную оссеоинтеграцию. Имплантаты могут быть изготовлены в соответствии с параметрами зубочелюстных сегментов (резцового, клыкового. Премолярного и молярного). Кроме того, могут быть и межсегментарные имплантаты. Например: премолярно-молярный на верхней челюсти (рис. 2)

Для планирования и проведение хирургического вмешательства ортопедического лечения с использованием описанных конструкций имплантатов, разработаны специальные приспособления и инструменты.
