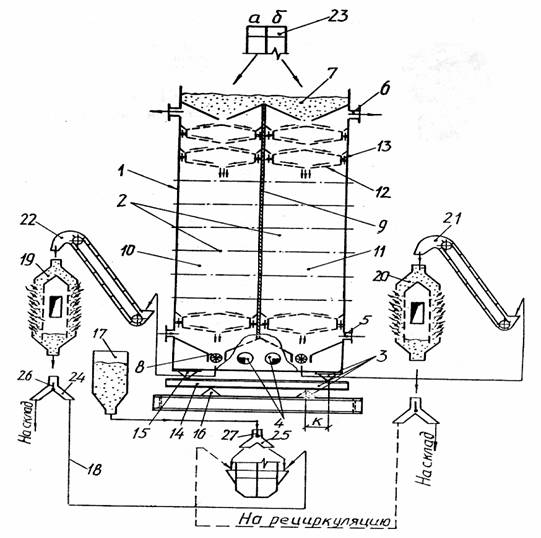

Вибросушилка 1 (см. рис.) состоит: сушильная камера 2, установленная на амортизаторах 3, вибропривод вертикально направленного действия 4, штуцера 5 и 6 соответственно для подвода и отвода горячего воздуха, загрузочный бункер 7, разгрузочный патрубок 8.

Сушильная камера 2 разделена сплошной ("глухой") перегородкой 9 на два отсека 10 и 11, в каждом из которых поярусно размещены органы - вибролотки 12 ромбовидной формы решетчатыми полотнами 13. Съемные лотки обеспечивают возможность быстрой замены полотен. Упругие элементы 3 включают балки 14 (два двутавра) и призматические опоры 15 и 16, причем последняя имеет возможность перемещения вдоль балок 14 для установления величины консоли "К" с целью изменения режима вибрации (структуры виброкипящего слоя высушиваемого материала на лотках 12).

Вспомогательное оборудование и распределительные устройства включают бункер сырого зерна 17, зернопровод 18, охладительные колонки 19 и 20, скребковые транспортеры 21 и 22, двухпоточную норию 23 с секциями "а" и "б",' распределители зерна 24 и 25 с заслонками (делителями потока ) 26 и 27.

РАБОТА СУШИЛКИ

Высушиваемый материал поступает в загрузочный бункер 7, а подогретый воздух подается через штуцер 5, после чего включают вибропровод 4. Под воздействием указанный материал перемещается в отсеках 10 и 11 сверху вниз последовательно по решетчатым полотнам 13 двумя каскадами и выводится из сушильной камеры (отсеков 10 и 11) через разгрузочный патрубок при помощи шлюзовых затворов, расположенных в патрубках 8.

В процессе взаимодействия подогретого воздуха сушки с виброкипящим слоем материала на решетчатых полотнах происходит высушивание.

В результате интенсивного перемешивания зернового слоя на решетчатых полотнах перегрев и пересушки зерна исключаются, высушенный материал полностью отвечает агротехническим требованиям. Всхожесть, сила роста зерна, энергия прорастания после сушки сохраняются.

Для повышения глубины подсушки предусматривается последовательная работа отсеков 10 и 11, для увеличения производительности - параллельная работа за счет изменения взаимного положения делителей потока 26 и 27 соответственно в распределителях зерна 24 и 25.
