Описание к ИЛn 71-019-99

Комбинированный агрегат КПИР-6,0 включает (см. рис.) три секции: центральную 1 захватом 3,6 м и две дополнительные 2 и 3, каждая захватом 1,2 м, которые крепятся к основной шарнирами с возможностъю подъема в вертикальное положение. Для подъема боковых секций имеются два гидроцилиндра 5 с системой рычагов 7 и тяг 6. Центральная секция снабжена механизмом навески 8 агрегата на трактор и двумя колесами 6 (рис.2), ограничивающими глубину хода рабочих органов. На боковых секциях установлено по одному колесу аналогичной конструкции. Рабочими органами агрегата (рис. 2 ) являются: плоскорежущие лапы 2, укрепленные на стойках 5, батареи 3 комбинированных игольчатых рабочих органов "КИРО" с поводками 9 для шарнирного крепления к раме 1, секции прутковых роторов 4 с траверсами 10 для шарнирного присоединения рамок 11 с роторами. Для активизации массы игольчатых батарей и секций роторов, они снабжены подпружиненными штангами 7, которые передают нагрузку на рабочие органы от массы рамы 1 агрегата и обеспечивают устойчивость хода их по глубине.

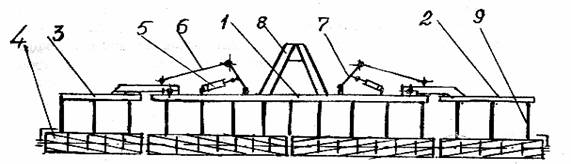

Рис.1. Схема культиватора плоскореза игольчато-роторного КПИР-6,0 (вид сзади):

1 - центральная секция;

2 и 3 - дополнительные (откидные) секции;

4 - ротор; 5 - гидроцилиндр; 6 - тяга; 7 - рычаг;

8 - замок автосцепки; 9 - стойка лапы.

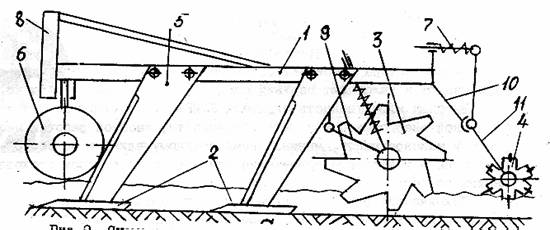

Рис. 2 Схема культиваторов плоскореза игольчатороторногоКПИР-6,0 (вид сбоку):

1 - рама; 2 - лапа плоскорежущая; 3 - батарея игольчатых

рабочих органов; 4 - ротор; 5 - стойка; 6 - колесо опорное;

7 - штанга подружиненная; 8 - замок автосценки;

9 - поводок; 10 - траверса; 11 - рамка

Технический процесс выполняемый КПИР-6,0 состоит в следующем:

- плоскорежующие лапы подрезают и разыхляют пласт почвы на заданную глубину, уничтожают всходы сорных растений;

- идущие следом игольчатые рабочие органы крошат кромки и глыбы, уничтожают прорости сорняков в обрабатываемом слое, уплотняют семенное ложе в слое ниже заделки семян, мульчируют поверхность и выравниваниют микрорельеф;

- прутковые ротора разбивают оставшиеся на поверхности комки, выравнивают и уплотняют верхний слой почвы, вычесываю сорняки.

Высокая эффективность агрегата КПИР-6,0 достигается благодаря низкой энергоемкости и материалоемкости, высокой рабочей скорости и маневренности, минимальному вредному влиянию на состояние почвы в результате совмещения всех операций в одном проходе машины по полю.

Технические решения агрегата и оригинальные рабочие органы защищены пятью патентами на изобретения, высокое качество изготовления гарантируется современными технологиями авиастроения.
