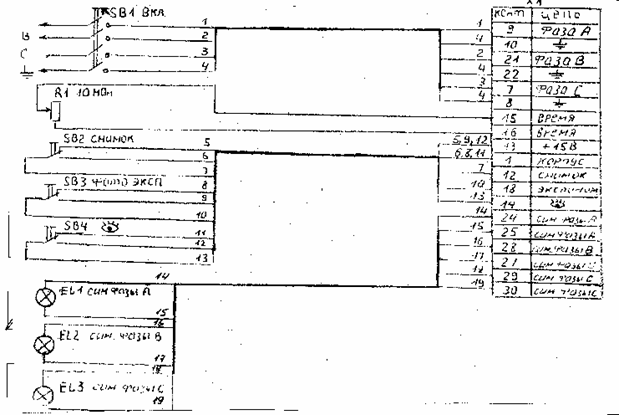

Пульт проверки реле времени (ППРВ) работает следу­ющим образом. Наконечники кабеля питания подключаются к трехфазной сети (см. схему). Три фазы и земляной провод коммутируются нажатием кнопкиsb1(Вкл.) и подклю­чаются через разъем Х1 ППРВ к реле времени.

Внутренний источник питания реле времени формирует потенциалы +15В и корпус. Резисторr1ППРВ позволяет изменить время выдержки снимка от О до 5 секунд. В ис­ходном состоянии кнопки снимок, фото эксп. отжаты и на входах управления реле устанавливаются следующие значения: вход снимка - +15В: вход фото эксп. - корпус; вход просвечивания - корпус. При этом, согласно алгоритму работы реле времени, управляющие напряжения на симисторы фаз А, В, С отсутствуют и следовательно лампочки индикации фаз (el1,el2,elЗ) в ППРВ должны быть погашены,

При нажатии кнопки "'СНИМОК' на вход реле времени попадает потенциал корпуса. Учитывая, что на входе фото­экспонометра присутствует также напряжение корпуса, ре­ле времени должно подать управляющие напряжения на симисторы фаз А, В, С на время, установленное резистором К1. Этот процесс наблюдается по зажиганию индикаторов ППРВ. Если во время прохождения снимка нажать кнопкуsb3 (фото эксп.), имитируя тем самым срабатывание фотоэкс­понометра, то на вход реле времени попадает потенциал +15В, что должно немедленно прервать снимок.

Для имитации работы реле времени в режиме просве­чивания на входы снимка и просвечивания должны быть по­даны соответственно потенциалы корпус и +15В. Это достигается путем одновременного нажатия кнопокsb2,sb4.Независимо от установленного времени выдержки и потенци­ала на входе фотоэкспонометра должны светиться индикаторsППРВ на все время нажатия.
