"Результат выполненият технологической разработки "

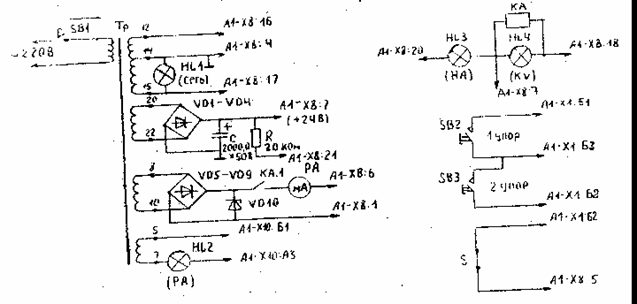

Стенд проверки пульта управления флюорографа (СПФ) работает следующим образом, При нажатии кнопкиsb1включается питание СПФ н загорается лампочка «Сеть». Подготовка к снимку начинается при нажатии кнопкиsb2. Напряжение + 12В, коммутируемое этой кнопкой, открыва­ет транзистор А-3v-9(см» схему). Лампочкаhl3 под­ключена в разрыв цепи светодиодов оптронов накала рент­геновской трубки. При нормальной работе пульта управле­ния флюорографа (ПУФ) лампочкаhl3 горит, свидетель­ствуя о наличии накала. Через контакт реле подготовки снимка А2-К1.3, через статор двигателя раскрутки анода протекает ток через лампочкуhl2, сигнализирующую о ра­боте цепи раскрутки анода. При нажатия кнопкиsbЗ в ПУФ открываются транзисторы А1-v25,v26и ток про­ходит через светодиоды-оптотиристоры управления по­дачей высокого напряжения. Лампочкаhl3 показывает, что на трубку подано высокое напряжение. Включается ре­ле КА в СПФ, которое своими контактами подключает мил­лиамперметр ПУФ к источнику напряжения. Ток цепи откло­няет стрелку прибора, имитируя ток трубки, а также, по­падая в ПУФ на реле количества электричества, позволя­ет произвести проверку работы последнего.

Выход А1-Х8 : 21 имитирует срабатывание фоторези­стора накала.

Выходы А1-Х1 : Б2 и А1-Х8 : 5 объединены пере­мычкой для имитации закрытия дверей флюорографа.

На входы А1-Х8 : 16, А1 - Х8 : 17 ПУФ с трансформатора питания СПФ подается двухполярное напря­жение 12В для работы микросхем.
