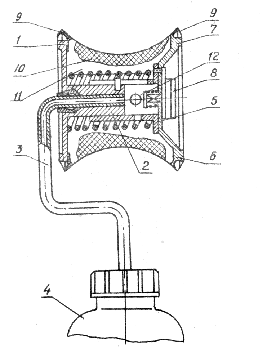

Валик для нанесения лакокрасочных покрытий (см. рисунок) содержит диск 1, ступицу 2, которая насажена на трубку 3, соединенную с емкостью 4 для краски и лака. На наружной поверхности ступицы установлена подвижно в осевом направлении фланцевая втулка 5, между фланцем которой и диском размещена пружина 6. К фланцу втулки прижат с возможностью поворота и ступенчатого фиксирования диск 7, фиксация которого осуществляется приспособлением 8. По периферии дисков равномерно по их окружности затянуты параллельно друг другу посредством эластичных элементов 9 нити 10 из ворсистого материала, образующие рабочую оболочку валика. Пространство между рабочей оболочкой, дисками и фланцевой втулкой образует полость 11, соединенную через отверстие 12 с трубкой 3.

При окраске цилиндрических поверхностей диск 7 поворачивается в любую сторону вокруг оси на некоторый угол относительно диска 1 и фиксируется в новом положении фиксатором. При этом образуется гиперболическая поверхность, радиус которой приближается к радиусу кривизны окрашиваемой поверхности.

При окраске плоских поверхностей диск 7 устанавливается в нейтральное положение, при котором нити опираются на эластичные элементы и натянуты пружиной параллельно оси валика, вследствие чего рабочая поверхность имеет форму цилиндра. Эластичные элементы при контакте с окрашиваемой поверхностью деформируются, прогибаясь в противоположные стороны, и создают равномерное натяжение нитей по всей длине валика.
