Автомат выполнен в настольном варианте.

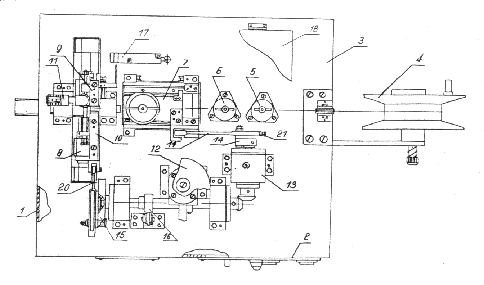

Основной автомат (см. рисунок) является каркас 1, закрытый со всех сторон облицовками. В переднюю облицовку вмонтирована панель управления автоматом 2. На каркасе крепится плита 3, на которой смонтированы основные узлы: бухтодержатель 4 для размещения бухты проволоки; узел протира 5 для очистки проволоки от смазки и грязи; узел рихтовки 6 для выпрямления проволоки; механизм подачи 7 для зажима и мерной подачи проволоки; механизм резки 8, с комплектом сменных ножей 9, 10; механизм гибки выводов под углом 90 град. 11; механизм привода 12; подшипниковый узел 13; кулачки механизма подачи 14, механизма резки 15 и зажима проволоки 16; узел отсчета количества отрезаемых выводов 17. Под плитой смонтирован механизм зажима проволоки при ее подаче в зону резания и электродвигатель. Сверху автомат закрывается кожухом 18. Принцип работы автомата следующий. Вращение с вала электродвигателя передается через клиноременную передачу на червяк механизма привода, вал червячного колеса, на котором размещены кулачок механизма отрезки, кулачок механизма зажима проволоки. С вала червячного колеса вращение передается через пару конических колес валу подшипникового узла.

На конце вала размещен кулачок механизма подачи, который приводит в движение толкатель 19, а тот в свою очередь - каретку механизма подачи, обеспечивая перемещение проволоки с кареткой в зажатом состоянии под действием пружины.

При поступлении проволоки в зону резки кулачок механизма отрезки через толкатель 20 приводит в движение каретку с закрепленными на ней ножами, в результате чего ножи отрезают проволоку необходимой длины и при дальнейшем движении кареток с ножами происходит гибка проволоки узлом гибки. В конце движения каретки происходит разжим проволоки, деталь сбрасывается в лоток и каретка перемещается в обратном направлении до исходного положения. В процессе обратного возвращения каретки проволока удерживается от смещения узлом рихтовки. Величина перемещения каретки и длина отрезаемой проволоки регулируется положением кривошипа относительно центра кулачка при помощи винта.
