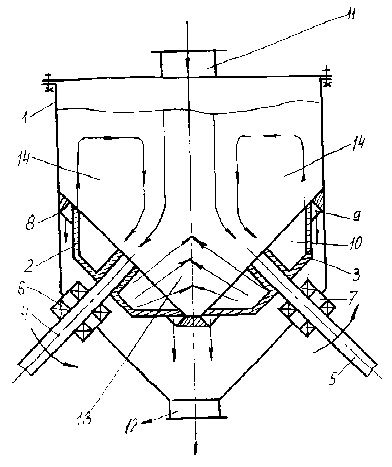

Разработанная мельница содержит корпус 1 (см.рисунок); чашеобразные роторы 2 и 3, закрепленные на приводных валах 4 и 5, расположенных под углом к вертикальной оси корпуса и вращающихся в подшипниковых опорах 6 и 7; ограничительные кольца 8 и 9, установленные с зазором над периферийной частью каждого ротора, разделенными разгонными перегородками, а также загрузочный 11 и разгрузочный 12 патрубки.

Измельчаемый материал через патрубок 11 загружается в корпус 1. Роторы 2 и 3 вращаются во встречном направлении, вследствие чего приводятся в движение слои материала, находящиеся в полостях обоих роторов, разделенных разгонными перегородками 10. При этом образуется несколько зон, в которых происходит измельчение материала. Наиболее интенсивный размол идет в зоне 13. Происходит это вследствие того, что роторы 2 и 3 вращаются во встречном направлении и линейные скорости кусков материала, вылетающих из разных роторов в момент столкновения суммируются, имеет место лобовой и касательный удары, что увеличивает скорость удара частиц и обеспечивает эффективное разрушение материала. В остальных круговых зонах 14 под действием центробежных сил происходит замкнутая циркуляция материала внутри корпуса 1.
