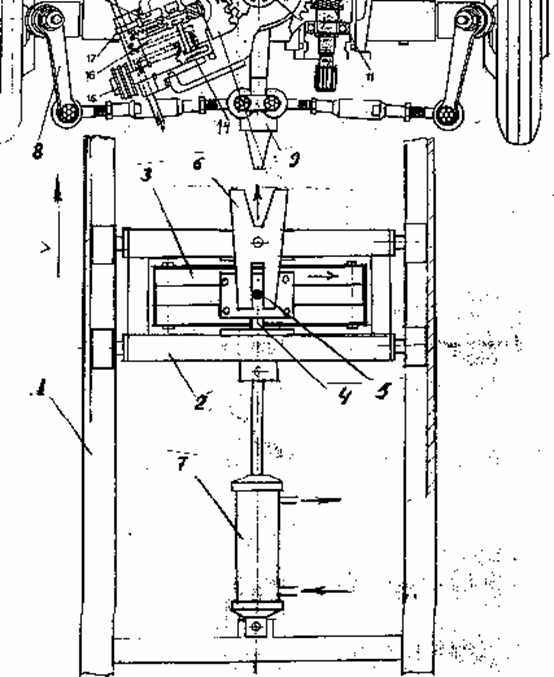

Устройство, повышающее курсовую устойчивость низкоклиренсного трактора МТЗ-82Н на склоне, включает раму трактора 1 (см. рисунок), тележку 2, баластный груз (маятник) 3, ось маятника 4, вертикальный рычаг 5, горизонтальный рычаг 6, гидроцилиндр управления устройством 7.

Обычно при работе тракторного агрегата поперек склона скорость, по условиям безопасности, не превышает 6-8 км/час. Здесь трудоемкость управления заключается в непрерывном поддерживании управляемых колес повернутыми в сторону подъема на угол увода. Тогда трактор сохраняет направление движения поперек склона. Механизатору постоянно надо держать рулевое колесо повернутым, что очень утомительно.

В предлагаемом устройстве необходимый угол поворота обеспечивается подвижным баластным грузом (маятником).

При движении трактора поперек склона (крутизной до 20 град.) механизатор с помощью гидроцилиндра 7 вводит в зацепление горизонтальный рычаг 6 с рулевой сошкой 9. При отклонении груза (маятника) 3 вокруг продольной оси 4, например, направо по ходу движения (улон правый), вертикальный рычаг 5 поворачивает горизонтальный рычаг 6 налево, а тот, в свою очередь, поворачивает рулевую трапецию с управляемыми колесами 8 налево в сторону подъема на расчетный угол увода передних колес. В этом случае тракторный агрегат движется поперек склона с достаточной точностью без непрерывного воздействия механизатора на рулевое колесо. Механизатору приходится только корректировать направление движения. Возрастает точность вождения, снижается утомляемость механизатора.
