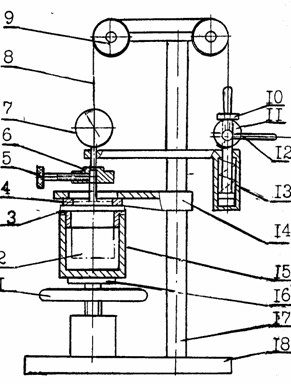

Состоит из плиты-основания 18 (см. рисунок), на котором расположен подъемный столик 16 с системой установки поверяемого изделия, и вертикальной стойки 17 с прикрепленной на ней системой одностороннего выбора осевого люфта и измерительное устройство. Подъемный столик выполнен в виде винтового домкрата. Вращая маховичокi, можно поднимать или опускать столик с поверяемым изделием до упора 14. Подъемный столик с системой установки изделия состоит из стакана 15 и набора сменных шайб 4 и вставок 3, служащих для фиксации различных типоразмеров поверяемых изделий 2.

Система одностороннего выбора осевого люфта включает в себя плунжер 10, пружину 13, эксцентриковый вал 11 с рукояткой 12, систему блоков 9, кордовую нить 8 и груз 6. Груз предназначен для выбора осевого биения в одну сторону. Винт 5 служит для крепления груза к валу изделия.

В качестве измерительного устройства используется индикатор 7 часового типа (ИЧ-2 ГОСТ 577-68).

Приспособление работает следующим образом.

В исходном положении ручка эксцентрикового вала находится в горизонтальном положении. Приступая к работе, проверяют соответствие маркировки вставки, стакана и шайбы по типу поверяемого изделия.

Измерительный стержень индикатора часового типа должен быть зажат так, чтобы наконечник перемещался без заеданий. Поверяемое изделие вставляют в стакан и устанавливают на подъемный столик. Вращением маховичка поджимают поверяемое изделие к упору. Рукоятка зксцентрикового вала находится в горизонтальном положении. Закрепляют груз с помощью винта на валу поверяемого изделия. Поворачивают рукоятку эксцентрикового вала в вертикальное положение. При этом плунжер поднимается и сжимает пружину. Нить ослабляется, и вал поверяемого изделия под действием груза перемещается в крайнее нижнее положение. Таким образом, происходит выбор осевого люфта в одну сторону. Устанавливают стрелку часового индикатора в нулевое положение. Поворачивают рукоятку эксцентрикового вала на 180°, тогда плунжер под действием пружины сжатия перемещается вниз. При этом груз с валом поверяемого изделия с помощью нити и системы блоков перемещается в крайнее верхнее положение на величину осевого зазора, которое определяют по шкале индикатора.

За результат измерений берут среднее арифметическое.
