ИННОВАЦИИ БИЗНЕСУ

Номер

63-056-99

Наименование проекта

Автомат маркировки, лакировки и сушки дросселей

Назначение

Для рихтовки, маркировки с последующей лакировкой и сушкой высокочастотных дросселей

Рекомендуемая область применения

Предприятия, где прменяется маркировка цилиндрических деталей, имеющих осевые выводы

Описание

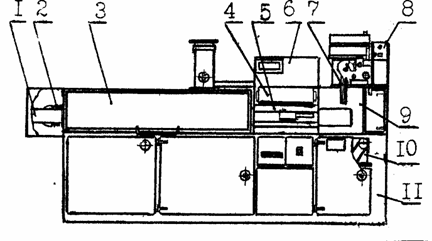

Автомат (см. рисунок) состоит из механизма маркировки 9, узла лакировки 5, сушильной камеры 3, рамы с дверьми и обшивкой 11, привода 10, питателя 8, отсекателя 7, электрооборудования 6, кожуха 4, цепного транспортера 2 и механизма натяжения 1.

Автомат работает следующим образом:из механизма рихтовки ( на рисунке не показан) дроссели с отрихтованными выводами попадают в механизм маркировки, где дроссель маркируется во время прокатывания между роликом и офсетом, на котором отпечатана надпись с клише. Затем дроссель цепным транспортером переносится к роликовому механизму лакировки и далее - в сушильную камеру с инфракрасными лампами.

Преимущества перед известными аналогами

Возможность маркировки изделий, обладающих меньшей прочностью по сравнению с резисторами

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Производительность труда увеличилась в 7 раз, снижена трудоемкость, улучшено качество изделий

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

29.10.1999
