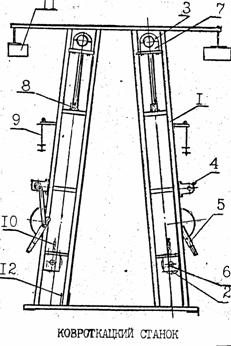

Одновременно можно изготавливать два изделия.Станок состоит из стоек 1 (см. рисунок), двух нижних 2 и верхних 3 рабочих валов, двух ремизных валов 4, двух механизмов образования зева 5, нижних 6 и верхних 7 подшипников, двух механизмов подъема 8 верхних валов, двух подвесок 9 для пряжи, рукояток 10, люминисцентных светильников 11 и стяжек 12. Две стойки, сваренные на швеллерах и соединенные между собой стяжками, образуют раму станка. Нижний и верхний валы устанавливают в подшипниках качения. Корпуса подшипников прикрепляют к поперечинам стоек. Валы вращаются свободно. Для поворота нижних валов в процессе работы применяют рукоятки, которые для этого вставляют в отверстия на цапфах.

Наружная поверхность втулок и внутренняя поверхность корпуса подшипников верхних валов сферические. Благодаря этому перекос вала, образующийся от натяжения нитей основы ковров при поднятии верхних рабочих валов, регулируются сферической поверхностью. Рабочие валы поднимаются механизмами, которые представляют собой винтовую пару и храповое устройство. Образование зева осуществляется с помощью специального механизма, состоящего из системы рычагов, приводящих во вращение ремизный вал, который поворачивается на 90°.Угол поворота можно регулировать. Подвески для пряжи навешивают на кронштейне крючками в любом месте. Часть основы натягивают вокруг двух рабочих валов (нижнего и верхнего) образуя бесконечную нить. На ремизном валу имеется деревянная рейка с гвоздями, к которым прикрепляют нити. Другой конец этих нитей привязывают к передним нитям основы. Поворачивая с помощью механизма образования зева 5 ремизный вал вокруг своей оси, натягивают или опускают нити, привязанные к основе и, тем самым образуют зев из нитей основы. Станок изготавливают нескольких модификаций для выработки ковров различной ширины.
