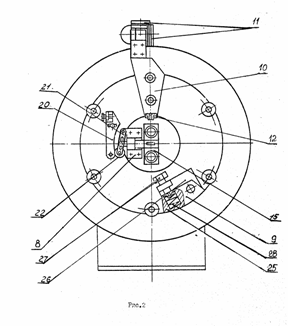

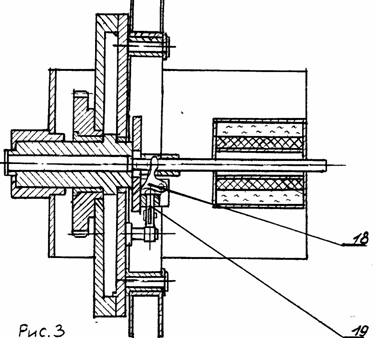

Станок (см. рис.1, 2, 3) состоит из станины 1, опоры 2, неподвижной консольной оси 3, зубчатого колеса 4, барабана 5, крышки 6, пальцев 7, механизма, сталкивающего витки спирали, 8, тормозного устройства 9, кронштейна 10, роликов 11, направляющих проволоку, направляющей фильеры 12, фланца 13, направляющих пальцев 14, подвижной ступицы 15, плоской консольной оправки 16, пружин для подпружинивания ступицы 17, вильчатого поворотного рычага 18, приводного толкателя 19, регулируемого колодочного кулачка 20, двуплечего рычага 21, ролика 22, тормозного устройства для торможения катушки 23, установленной на ролики 24.

Тормозное устройство включает тормозную колодку 25, кронштейн 26, винт 27, пружину 28.

Для снятия остаточного внутреннего напряжения у витков спирали 29 при сходе ее с оправки станок снабжен электронагревательной печью 30, установленной на опоре 31.

При работе станка крутящий момент через зубчатое колесо 4 передается барабану 5, на крышке которого установлена катушка 23 с высокоомной проволокой, которая через направляющие ролики 11, кронштейн 10 и направляющую фильеру 12 подводится к плоской оправке 16 и наматывается на нее, образуя непрерывную плоскую спираль.

За каждый оборот барабана 5 на оправке 16 формируется виток, который механизмом 8 сталкивается по оправке, освобождая место для формирования другого витка, при этом ролик 22 двуплечего рычага 21 набегает на регулируемый колодочный кулачок 20, а двуплечий рычаг 21 воздействует на толкатель 19, который нажатием на плечо поворотного рычага 18 поворачивает его и перемещает подпружиненную ступицу 15 вместе с витком по оправке 16.

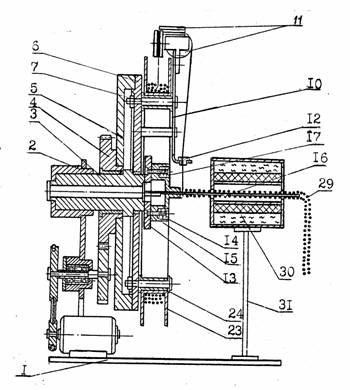

Рис. 1
