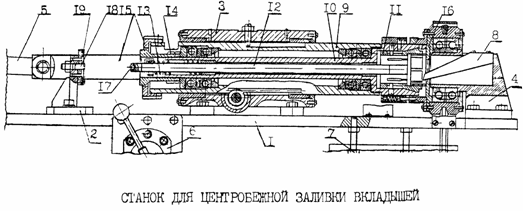

Состоит из станины 1 (см. рисунок), стойки тормоза 2, корпуса станка 3, корпуса подшипников 4, пневмоцилиндра со штоком 5, пневмокрана 6, электродвигателя 7, лотка 8. В корпусе станка находятся пиноль 9, шпиндель 10, цанга 11, выталкиватель 12, подшипникиn106 и n108, возвратная пружина 13, втулка 14, вилка для соединения пиноли с пневмоцилиндром 15.При включении станка вращение от двигателя (через клиноременную передачу) передается на корпус подшипников и диск 16. При переводе рукоятки пневмокрана пиноль пневмоцилиндром перемещается в левое положение (нерабочее). Шарик 17 выталкивателя в первый момент соприкасается с упором 18 и перемещает обрабатываемую деталь из цанги. В конце хода втулка, соприкасаясь со стойкой тормоза, через кольцо феррадо 19 быстро тормозит вращение шпинделя. Возвратная пружина приводит выталкиватель в исходное положение - закладывается новая деталь для заливки.
