Номер

63-049-99

Наименование проекта

Приспособление для обрезинивания валов

Назначение

Для обрезинивания валов максимальной длиной 1300мм путем надевания резинового шланга с помощью сжатого воздуха

Рекомендуемая область применения

Сборочное производство

Описание

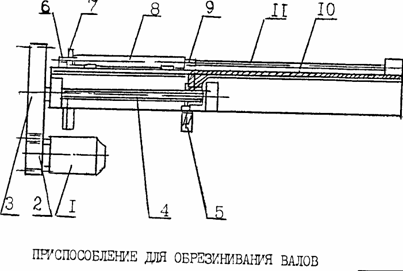

Состоит из привода, включающего в себя электродвигатель 1 (см. рисунок), шестерню 2 и колесо 3, винта 4, выключателя 5, пневмораспределителя 6; хомутов 7; предохранительной трубы 8; резиновой трубы 9, толкателя 10 и обрезиниваемого вала 11.

Приспособление работает следующим образом: переходной штуцер необходимого размера ввинчиваются в соединительный штуцер и на него надевают резиновую трубу, предварительно пропущенную в предохранительную трубу, и закрепляют на штуцере хомутом. В свободный конец резиновой трубы вставляют вал на глубину до 20см. Другой конец вала вставляют в упор толкателя. После включения подачи сжатого воздуха и рабочего хода винта резиновая трубка насаживается на вал. Выключение рабочего хода винта осуществляется конечным выключателем.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижена трудоемкость

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

18.05.1999
