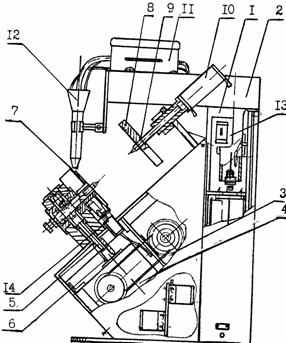

Состоит из корпуса 1 со столом и стойкой, консоли 2. Внутри корпуса размещены электродвигатель 3 и стандартный червячный редуктор 4. Быстроходный вал 5 через муфту 6 соединен с тихоходным валом редуктора. На консоли тихоходного вала жестко посажена планшайба 7 с центром. Вторая планшайба с центром 8 закреплена с возможностью вращения вокруг оси, на шпинделе 9, соединенным с поршнем пневмоцилиндра 10. Внутри корпуса размещена пневмоаппаратура для управления работой пневмоцилиндров. Пневмоцилиндром, установленным внутри стойки, поднимают или опускают консоли, на которых установлены сварочный полуавтомат 11 для сварки в среде защитных газов и сварочная головка 12, в которой предусмотрено водяное охлаждение и отсос вредных газов из зоны сварки. Консоль при подъеме или опускании одновременно делает поворот на 90°для того, чтобы сварочная головка не затрудняла подъем или снятие свариваемого изделия. Внутри стойки размещена электроаппаратура, а на лицевой стороне установлена панель управления 13.

Для автоматического включения при прекращении движения консоли и вращения планшайбы редуктора на последних особым образом установлены упоры, которые при своем перемещении в определенном положении воздействуют на соответствующие конечные выключатели 14. Конечные выключатели подают команды на выполнение движения определенных подвижных звеньев установки, осуществляя таким образом в автоматическом режиме сварку, отжим свариваемого узла, отвод сварочной головки из зоны сварки, а затем ее привод в зону после осуществления зажима изделия между планшайбами.
