В основе работы установки лежит принцип перемотки пермаллоевой ленты с прохождением ее через устройство нанесения покрытия и сушки.

Все механизмы и устройства установки конструктивно выполнены в виде отдельных узлов.

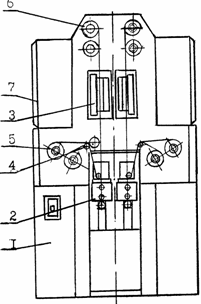

Каркас 1(см. рисунок) представляет собой сварную конструкцию.

Электроды установлены в пазах токопроводящих шин, для изменения расстояния между электродами, что позволяет регулировать толщину нанесения изоляционного покрытия как напряжением тока, так и расстоянием между электродами. Магнитные мешалки перемешивают суспензию.

Устройство сушки 3 включает в себя сушильные камеры и вентилятор.

Внутри сушильных камер установлены отражатели света и галогенные лампы инфракрасного излучения вертикального исполнения.

Внутри корпуса закреплен осевой вентилятор, воздух, вытягиваемый вентилятором через патрубки, удаляет пары от сушки и охлаждает стенки и отражатели сушильного устройства.

Лентопротяжный механизм 4 включает в себя ведущий и прижимный ролики, позволяющие сохранять стабильность скорости подачи ленты.

Механизм торможения 5 включает в себя шпиндель, вращающийся на подшипниках качения, несущий на своем конце кассету с пермаллоевой лентой. Торможение вращения шпинделя производится фрикционным тормозом.

Механизм натяжения 6 включает в себя шпиндель, вращающийся на подшипниках качения, приводится во вращение от электродвигателя через шестеренчатую пару.

Электрооборудование 7 состоит из двух одинаковых блоков управления и имеет разделительный трансформатор, служащий для гальванической развязки галогенной лампы с сетью, что позволяет удалить искрообразование и возгорание спиртовой суспензии при обрыве ленты и касании ее электроконтактов.

При обрыве ленты реле фотодатчика срабатывает, становится на самоблокировку и разрывает цепь питания электродвигателей механизма натяжения и механизма лентопротяжки.

Установка работает следующим образом:

Четыре кассеты с непокрытой лентой устанавливают на шпинделях механизма торможения. С кассеты лента проходит через направляющие ролики лентопротяжного механизма ванны катафореза, сушку и поднимается вертикально вверх до приемной кассеты.
