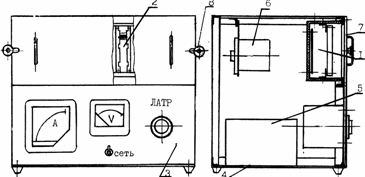

Состоит из термошкафа 1 (см. рисунок) с кассетами 2 для микросхем, лицевой панели управления 3, основания 4 с размещенным на нем электрооборудованием 5, регулятора температуры 6.

В рабочей зоне термошкафа находится десять кассет, каждая из которых состоит из десяти полочек для установки на них микросхем. Кассета заключена между двумя печатными платами.

На задней стенке рабочей зоны термошкафа размещены две платы электронагревателя и датчик температуры. Термошкаф закрывается крышкой 7 и закрепляется упорами с помощью специальных гаек 8.

Установка предусматривает автоматический контроль и регулирование температуры в рабочей зоне термошкафа. В верхней части термошкафа имеется отверстие для периодического визуального контроля температуры с помощью термометра. Регулирование температуры выполнено на базе регулятора температуры РТ-049.

Электрическая схема установки состоит из следующих основных частей:

-источника питания, включающего блок питания микросхем и блок питания генератора,

-многоканального генератора прямоугольных импульсов,

- нагревателя с датчиком и регулятором температуры

Схема питается стабилизированным напряжением от феррорезонансного стабилизатора напряжения.

Синусоидальное напряжение частотой 50 Гц, снимаемое со вторичной обмотки трансформатора, преобразуется диодным мостом в пульсирующее напряжение частотой 100 Гц. С выходов микросхем получают соответственно прямоугольные импульсы с частотами:f/2, f/4, f/8, f/16, f/32, f/64, f/128,гдеf=50Гц. Эти импульсы, усиленные составными транзисторами, подаются на входные выводы термотренируемых микросхем. Считывание информации производится резисторами.

На лицевой панели установки вмонтированы амперметр, вольтметр, тумблер включения сети питания установки и автотрансформатор, позволяющий устанавливать напряжение питания, подаваемое на микросхему.
