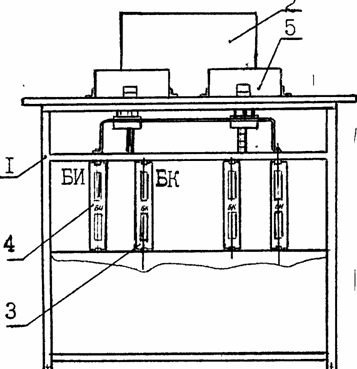

Полуавтомат представляет собой установку напольного типа, состоящую из корпуса 1, в котором расположены два пробивных устройства и пульт управления 4.

Для подключения контролируемых трансформаторов имеются сменные технологические разъемы (контактные устройства).

На пульте управления расположены два индикаторных табло с соответствующими органами управления и индикации, а также автотрансформатор и вольтметр, предназначенные для установки испытательного напряжения.

Для защиты оператора от случайного прикосновения к токоведущим частям предусмотрена защитная крышка 5 , связанная с блок-контактом и заземляющим устройством.

В основе работы полуавтомата лежит принцип подачи испытательного напряжения поочередно в каждую из обмоток контролируемого трансформатора.

Автоматический контроль электрической прочности изоляции испытываемого трансформатора начинается после установки последнего в контактное устройство и закрытия защитной крышки. Подача испытательного напряжения осуществляется с помощью синхронизирующего устройства в момент перехода синусоиды через"0".

В зависимости от числа обмоток контролируемого трансформатора с помощью тумблеров, расположенных на пульте управления задается программа работы полуавтомата.

В процессе измерения производится контроль наличия контакта испытываемого трансформатора со схемой.

Если контакт отсутствует, происходит автоматическое отключение испытательного напряжения и полуавтомат останавливается на том измерении, на котором произошла потеря контакта.

После восстановления контакта с помощью кнопки"Повторноеизмерение"работа полуавтомата может быть продолжена.

При электрическом пробое изоляции контролируемого трансформатора загорается лампа"Пробой",полуавтомат останавливается .

Выдержки времени в полуавтомате могут составлять 1, 12 и 60 С.

Другие значения выдержек времени могут быть получены в ручном режиме работы.
