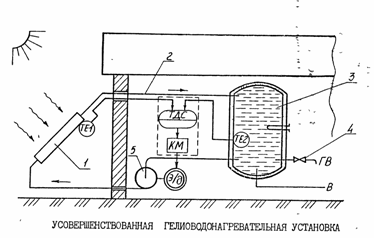

С удорожанием топлива и электроэнергии все большее внимание привлекают системы горячего водоснабжения, работающие от солнечных нагревателей типа"черный ящик".Схема такой установки показана на рисунке.

Вода нагревается в змеевике гелиоприемника 1 (см. рисунок) и по трубам 2 поступает в бак-аккумулятор 3 и далее в систему 4 горячего водоснабжения фермы. В качестве бака-аккумулятора используют типовой электроводонагреватель типа УАП или САОС, имеющий теплоизоляцию и оснащенный аппаратурой для регулировки температуры и арматурой для подпитки системы водой. В пасмурную погоду в случае пика потребности в горячей воде водонагреватель работает от электросети. Для обеспечения естественной циркуляции воды в установке и должного напора горячей воды у потребителя бак-аккумулятор обычно размещают вне помещения рядом с гелиоприемниками и выше их на 0,5-1,0 м.

В климатических условиях Ставропольского края гелиоустановки работают 6-7 теплых месяцев в году и демонтируются на зимний период. Во избежание сезонных перестановок бака-водонагревателя массой от 130 до 560 кг, сопровождающиеся отключением и подключением его к водо- и электросетям, рекомендуется установка бака на постоянное место в одном из помещений фермы с использованием его по назначению как в летнее, так и в зимнее время.

Для этого в контур распределительной сети установки вводится центробежный насос 5 и терморегулятор пуска его электродвигателя на базе двух датчиков и магнитного пускателя.

Управление насосом осуществляется терморегулятором ТДС, реагирующим на разность температур. Один датчик температуры ТЕ1 установлен под радиатором одного из гелиоприемников, другой ТЕ2 - в баке-аккумуляторе. В ночное время и в ранние утренние часы, когда температура гелиоприемника ниже или равна температуре воды в баке-аккумуляторе, терморегулятор не срабатывает и насос не включается. Включение насоса терморегулятором осуществляется при достижении разности температур датчика в 3-4°С. Продолжительность работы насоса ограничивается временем выравнивания разности температур"горячего"и"холодного"датчиков и прекращается с завершением перекачки порции воды из бака-аккумулятора в последовательно соединенные гелиоприемники, а нагретой воды- в бак. Число включений зависит от интенсивности нагрева воды в гелиоприемниках, интенсивности забора горячей воды потребителями и производительности насоса. К концу дня нагрев воды гелиоприемниками ослабевает, период времени между включениями насоса увеличивается и , наконец, с уменьшением разности контролируемых температур воды нижеуказанных, насос в работу не включается.

Затраты на установку водяного насоса и устройство терморегулятора указанной конструкции, а также некоторый дополнительный расход электроэнергии, связанный с кратковременными включениями насоса, окупаются повышением надежности работы гелиоводонагревательной установки и исключением сезонных монтажно-демонтажных работ.
