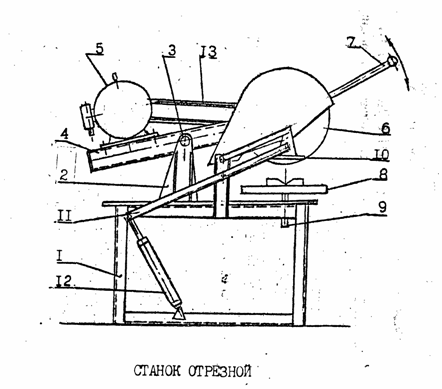

К столу 1 станка (см. рисунок) приварены стойки 2, снабженные осью 3, на которой рама 4 с установленными на ней электродвигателем 5 и отрезным кругом 6. Поворот рамы вокруг оси осуществляется ручкой 7. Вращение от электродвигателя к отрезному кругу передается с помощью клиноременной передачи 13. Фиксация детали, подлежащей отрезке, осуществляется специальным зажимом (при этом опора зажима 8 имеет возможность поворачиваться вокруг оси 9 и фиксируется в любом заданном положении). Деталь зажимается плитой 10 с помощью пневмоцилиндра 12, усилие от которого передается к плите шарнирным параллелограммом 11.

Станок работает следующим образом. Нижняя опора зажима устанавливается под заданым углом и фиксируется в этом положении. Деталь металлопроката укладывают в специальный паз и зажимают с помощью пневмоцилиндра. Обрезка осуществляется поворотом рамы и отрезного круга вокруг оси.
