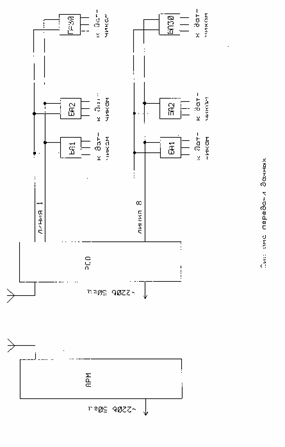

Система включает в себя автоматизированное рабочее место (АРМ) оперативного дежурного (см.схему), радиосигнализатор объектовый (РСО), блоки абонентские (БА). БА выполнен в виде блока размерами 105х155х35 мм и располагается на удаленном объекте. РСО находится на пункте сбора информации или, если таковой отсутствует, на одном из удаленных объектов. АРМ оперативного дежурного расположено в помещении дежурной службы, отвечающей за охрану объектов. БА подключаются к объектовому радиосигнализатору по двухпроводным линиям связи. К РСО может быть подключено до 8 таких линий связи длиной до 1000 м каждая. К каждой линии связи может быть подключено до 30 БА. Блоки абонентские подключаются к линии параллельно на любом удалении друг от друга и от РСО в пределах длины линии. РСО по радиоканалу с выделенной частотой связан с АРМ оперативного дежурного. Дальность связи (максимальное удаление пункта сбора информации от помещения дежурной службы) зависит от характеристик радиоканала.

АРМ оперативного дежурного также может быть соединено с объектовым радиосигнализатором по линии городской телефонной сети или совмещено с РСО, если помещение дежурной службы расположено вблизи охраняемых объектов (например, охрана отдельных помещений одного или нескольких рядом расположенных зданий).

Система работает следующим образом. РСО производит циклический опрос всех БА, подключенных к одной линии связи. Все 8 линий связи опрашиваются независимо и параллельно друг с другом во времени. Цикл опроса (время обновления информации от каждого БА) составляет 0,3 с. К каждому БА может быть подключен местный (для данного объекта) шлейф охранной сигнализации и датчик пожарной сигнализации (или другой датчик типа"сухой"контакт, срабатывающий на размыкание). Кроме этого, абонентский блок оснащен датчиком санкционированного доступа на объект, который срабатывает от поворота ключа, имеющегося у хозяина объекта, и кнопкой тревожной сигнализации, предназначенной для сообщения в дежурную службу о нападении на хозяина объекта, в том числе и тогда, когда ключом санкционированного доступа объект с охраны уже снят. Информация о состоянии всех перечисленных датчиков от каждого из БА собирается в памяти РСО и, в зависимости от исполнения системы, или по радиоканалу, или по телефонной связи, или по интерфейсуrs232С передается на автоматизированное рабочее место оперативного дежурного, где отображается на экране ЭВМ и архивируется. Архивированию с возможностью последующего формирования необходимых отчетных документов подлежит вся циркулирующая в системе информация, включая постановку на охрану и снятие с охраны каждого из объектов, срабатывание любого из датчиков, смену оперативного дежурного и т.д., что делает возможным последующий анализ не только происшествий в охраняемых объектах, но и работы самого оперативного дежурного.

Предусмотрена возможность питания РСО от резервного источника питания (автомобильный аккумулятор). Питание БА осуществляется от источника питания РСО по той же двухпроводной линии связи, по которой между ними происходит информационный обмен. Поэтому работоспособность системы не зависит от состояния электросети на удаленных объектах. Информация о состоянии электросети в помещении, где установлен РСО, передается на автоматизированное рабочее место оперативного дежурного, поскольку отключение электросети нередко предшествует попытке проникновения на объект. Кроме этого, на АРМ дежурного передается тревожное сообщение также и в тех случаях, если вскрыт корпус самого РСО или одного из БА, а также если какой-либо из БА перестал отвечать на посылаемые ему по линии связи запросы.

В РСО предусмотрена возможность подключения внешнего звукового извещателя для местного оповещения о возникшей тревожной ситуации, а в БА имеется встроенный звуковой извещатель небольшой мощности, предназначенный для оповещения хозяина объекта при постановке объекта на охрану и снятии с охраны о выполнении систой этих действий (обратный контроль), кроме этого, при вскрытии объекта извещатель периодическим звуковым сигналом напоминает хозяину о необходимости подтвердить санкционированность доступа в течение отведенного для этого времени.

Система на всех уровнях работает по принципу запрос - ответ - подтверждение приема ответа со сбросом всех тревожных изменений только после получения подтверждения о приеме с вышестоящего уровня, то есть логика работы системы построена таким образом, что ни одна из тревожных ситуаций ни в одном из БА не может быть пропущена, в том числе и при неиспра Вностях или целенаправленных повреждениях в БА или в линии связи и при воздействии в линии связи помех, поскольку все нештатные ситуации трактуются как тревожные и в худшем случае система не сможет определить конкретную причину нештатной ситуации, но не пропустит сам факт наличия таковой.

Узлы системы выполнены на базе микроконтроллеровintel80С31 иmicrоhipРiС6f84 и малопотребляющей ТТЛ и КМОП логики. АРМ оперативного дежурного выполнено на базеiВМ, совместимой ЭВМ типаpentium p5-150.

Система имеет модульную структуру и может быть адаптирована к любым условиям.
