Номер

54-195-99

Наименование проекта

Графики для подбора центрально-сжатых колонн из стали С245

Назначение

Для подбора стальных центрально-сжатых колонн из прокатных двутавров с параллельными гранями полок типа "К" по ГОСТ 26020-83.

Рекомендуемая область применения

Проектирование новых, реконструкция и ремонт существующих зданий и сооружений промышленного, гражданского и сельскохозяйственного назначения.

Описание

Составлены графики для подбора поперечного сечения центрально-сжатых колонн из отечественных прокатных двутавров типа «К» для двух расчетных схем:для колонн с шарнирным закреплением снизу и сверху и колонн с жестким закреплением снизу и шарнирным - сверху. Материал колонн - сталь С245 по ГОСТ 27772-88. При построении графиков расчетные сопротивления стали (rу) приняты согласно СниП П-23-81 в зависимости от толщины полки прокатного двутавра.

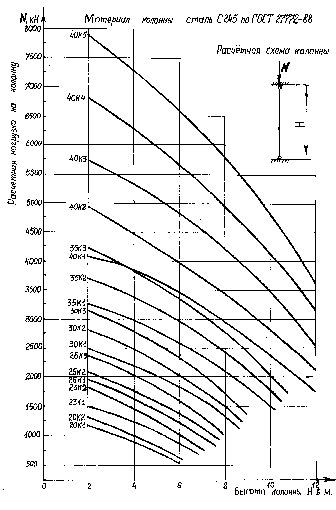

График для подбора колонн из прокатных двутавров типа "К" ГОСТ 26020-83

Для подбора колонн по графикам (см. рисунок) достаточно знать расчетную нагрузку, высоту колонны и тип закрепления колонны вверху и внизу. Заданное значение расчетной нагрузки находят на вертикальной координате графика, а высоту колонны - на горизонтальной. Точка пересечения двух прямых (нагрузки и высоты колонны) проведенных из этих точек, определяет на графике требуемый двутавр.

Преимущества перед известными аналогами

Разработанные графики позволяют более быстро и точно подобрать требуемый прокатный двутавр типа "К" для центрально-сжатой колонны без применения вычислительной техники и дополнительных расчетов.

Стадия освоения

Внедрено в производство

Результаты испытаний

Графики обеспечивают получение результатов расчета высокой точности.

Технико-экономический эффект

С внедрением графиков графиков сокращается время подбора колонн, повышается точность проектных работ и исключаются ошибки.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.02.1999
