Номер 77-094-99 |
|
Наименование проекта Устройство для сбрасывания деталей из зоны штамповки. |
|
Назначение Выталкивание деталей из верхней плиты штампа, приема их на лоток и сбрасывания в тару при штамповке деталей. |
|
Рекомендуемая область применения Штамповочное производство. |
|

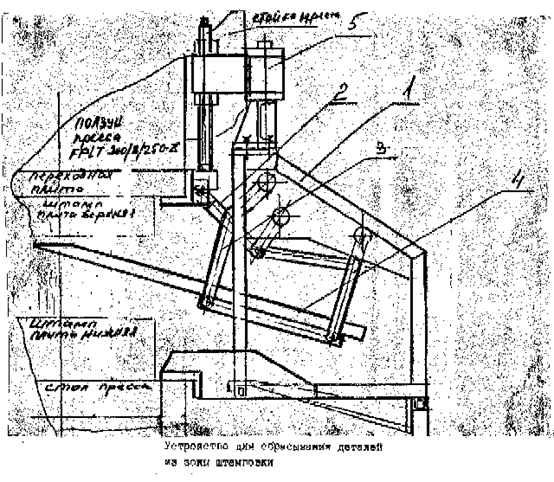

Описание Устройство (см.рисунок) состоит из следующих основных узлов : рамы сварной конструкции из профильного проката и листового материала 1, рычага компенсирующего ход 2, рычага поддерживающего 3, лотка 4, балок упорных, закрепленных на стойке пресса 5, узла выталкивания деталей из верхней плиты штампа 6. Масса устройства - 325 кг. Работа устройства. При ходе ползуна пресса вверх подпружиненная траверса, расположенная в переходной плите, ударяется об винт упорной балки 5. В это время происходит выталкивание детали на лоток устройства. При ходе ползуна пресса вниз рычаг 2, закрепленный на ползуне, давит на рычажную систему лотка и лоток выходит из зоны штампа. Деталь, вытолкнутая на лоток, скользит по нему и перемещается в тару.
|
|
Преимущества перед известными аналогами Простота и надежность в работе. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 16.10.1999 |
